狭ピッチ用キーキャップ作ってみた(試作3)
2022-11-16
初回比較で+0.01～+0.1まで0.01ピッチで作成
注文11/16
▼
レビュー通過11/17
▼
支払い11/17
▼
つづく
狭ピッチ用キーキャップ作ってみた(試作2)
2022-11-09
初回比較で穴を大きく
- ステムの穴を拡大+0.16
- ステムの穴を拡大+0.8
素材は3種類
- 8228 Resin
- Black Resin
- 8111X Resin
| Material | 色 | +0.16 | +0.8 |
| 8228 Resin | 黄緑 | 良いが少し緩い | 緩い |
| Black Resin | 黒 | 緩い | 緩い |
| 8111X Resin | 白 | 緩い | 緩い |
なぜ0.8にした...どう考えても緩いだろ(いまさら)
悪かった
穴大きくし過ぎた←今考えると+0.08と+0.16にしようとして間違えた。なんてこった
良かった
ランナーは、ばらけずくっついていてよかった。
ニッパーでの切り離しも良好。パキンと破断する感じ。
その他
8228と8111Xはランナーが歪んでいたが、素材由来なのか梱包なのかはわからない。
狭ピッチ用キーキャップ作ってみた(試作)
2022-10-24
狭いピッチのキーキャップが欲しくなったので3Dプリントしてみました。
キーボード用には100個ほど作らないといけないので、まずはお試し。
フロー
Fusion360で設計
▼
注文10/12
▼
レビュー10/13
▼
レビュー通る
▼
支払いに行くと、なんか黄色い！ある
▼
壊れるかもしれんがよいか？みたいに聞かれてるので、YesしてConfirm
▼
黒くなる
▼
支払い
▼
製造終了10/18
▼
ピックアップ10/18
▼
到着10/24
発送はOCS Express
おおざっぱに9個注文してざっくり
製造約1300円
送料約300円
結果
ランナーからばらけているのは設計がまずい(細すぎ)のためです。

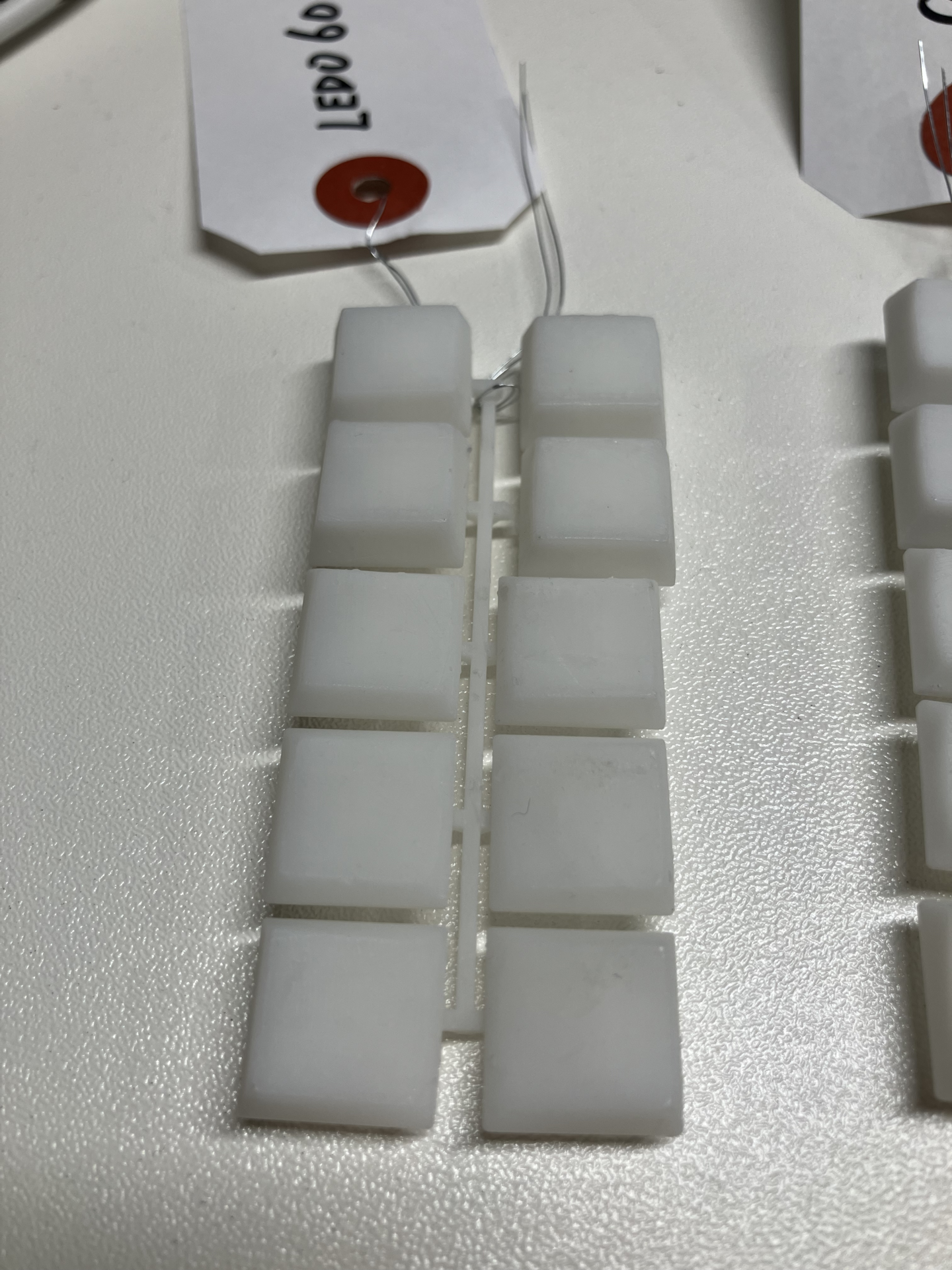

LEDO 6060 Resin
さらっとした感触

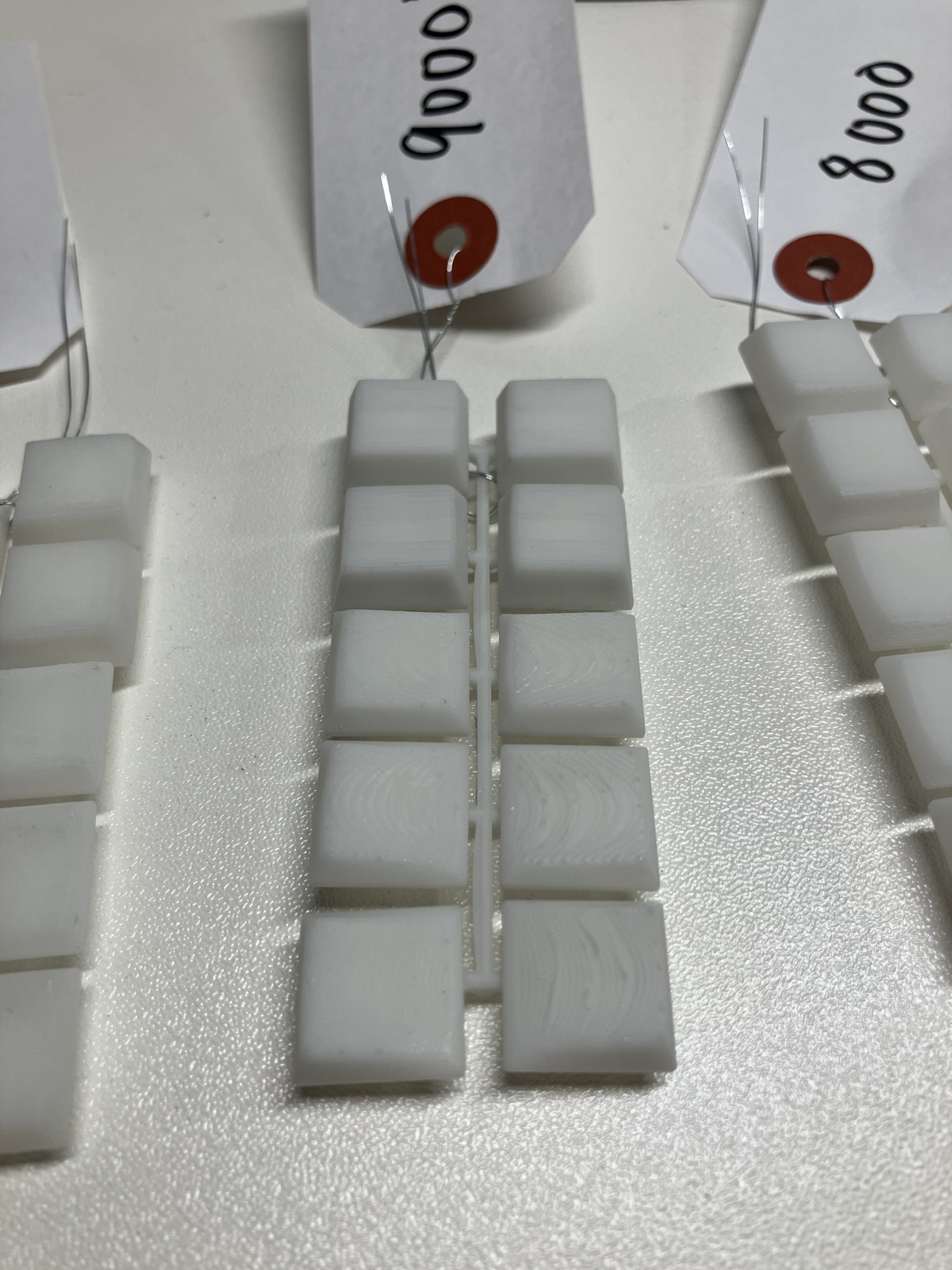

9000R Resin
積層痕目立つ

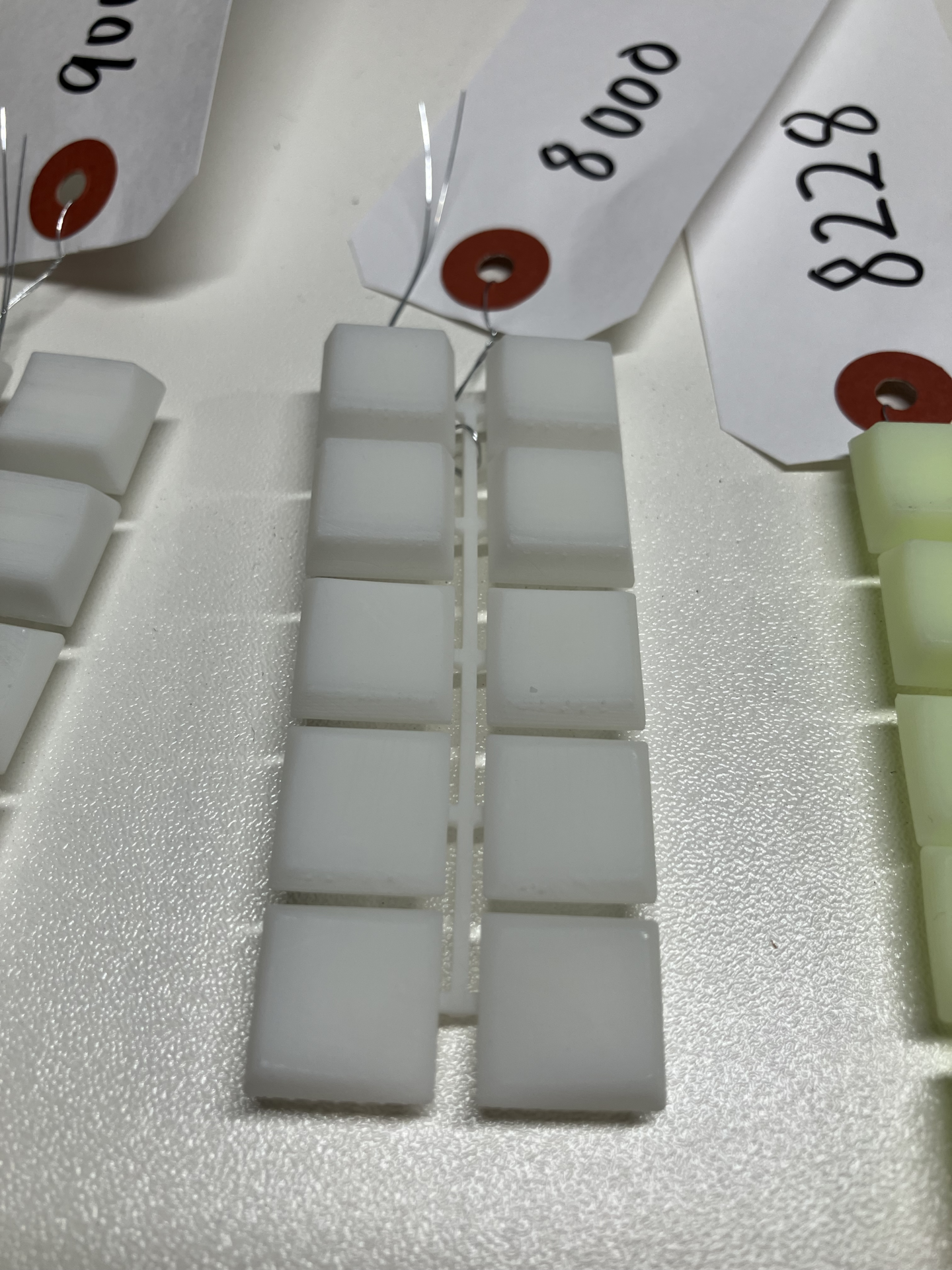

8000 Resin
さらっとした感触
ちょこっとだけサポート痕っぽいのが見受けられる

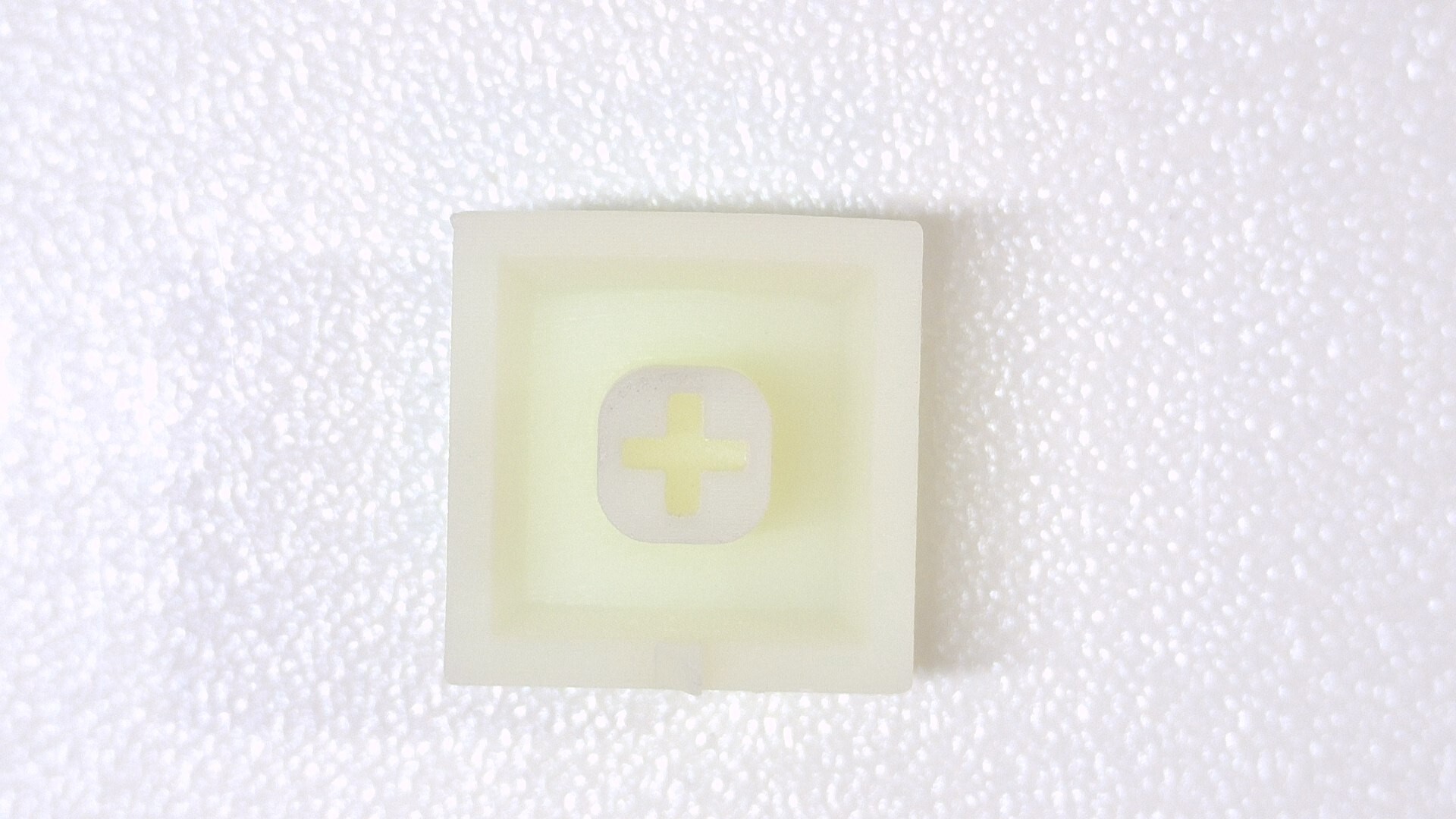

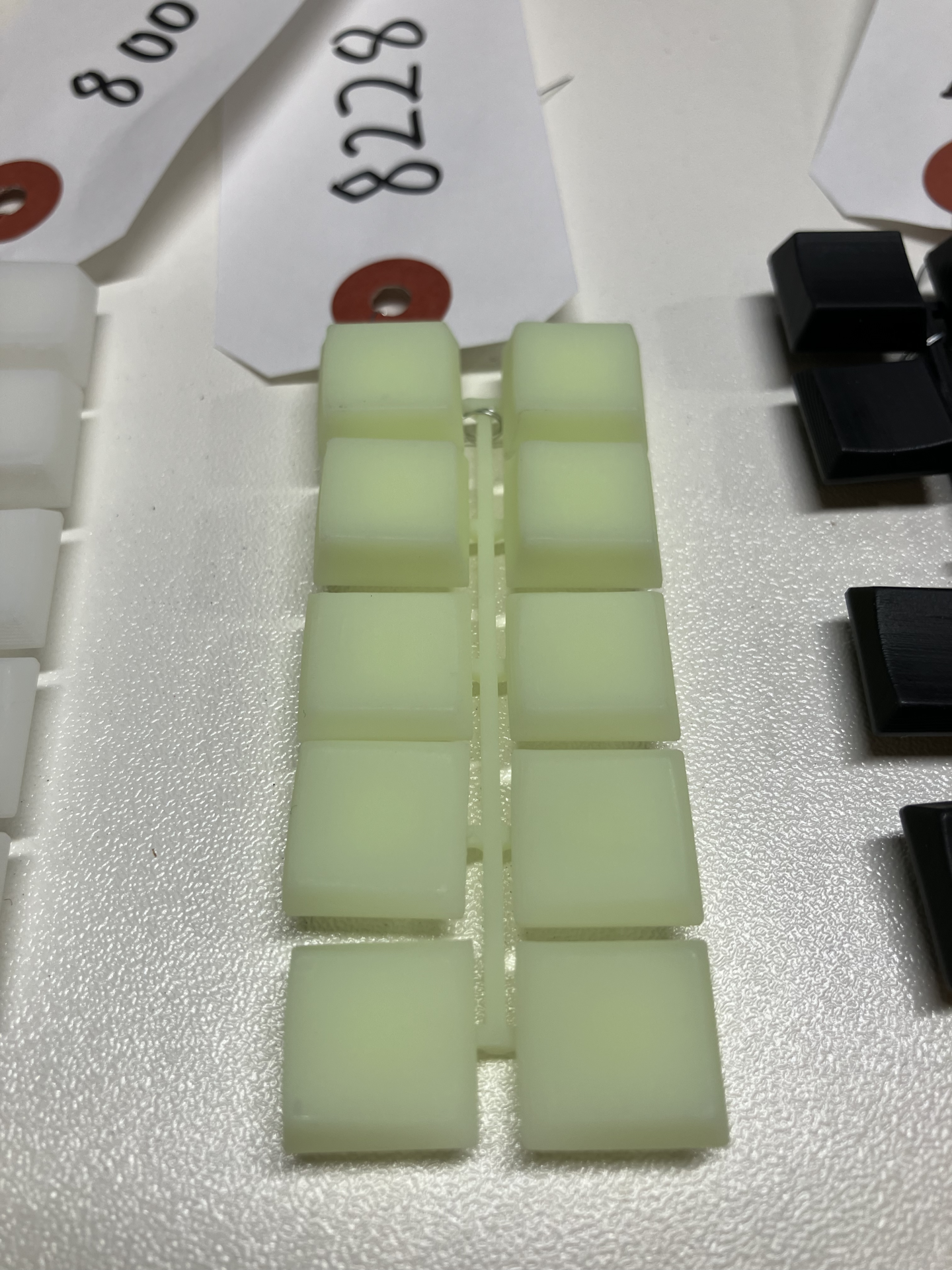

8228 Resin
さらっとした感触

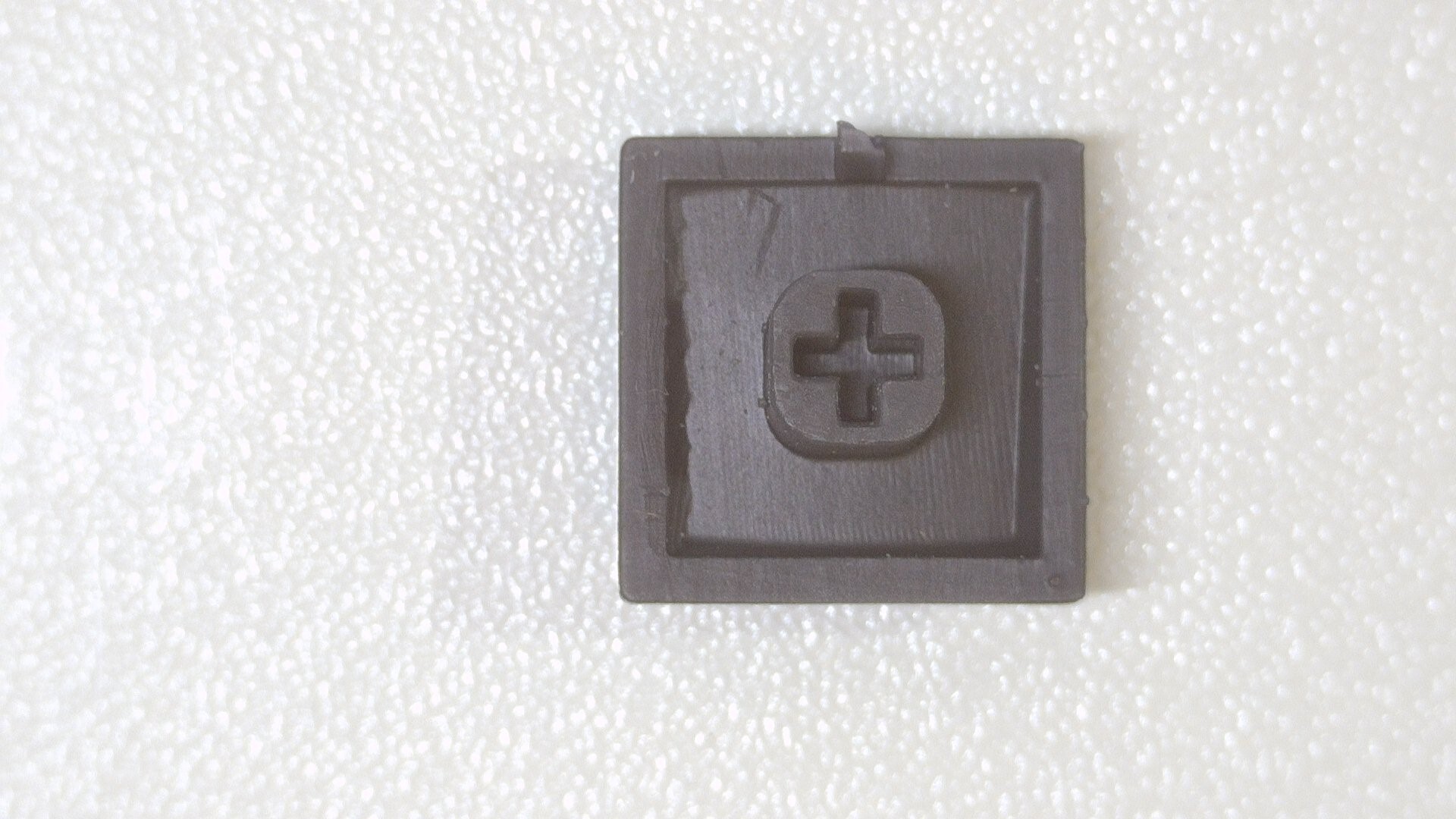

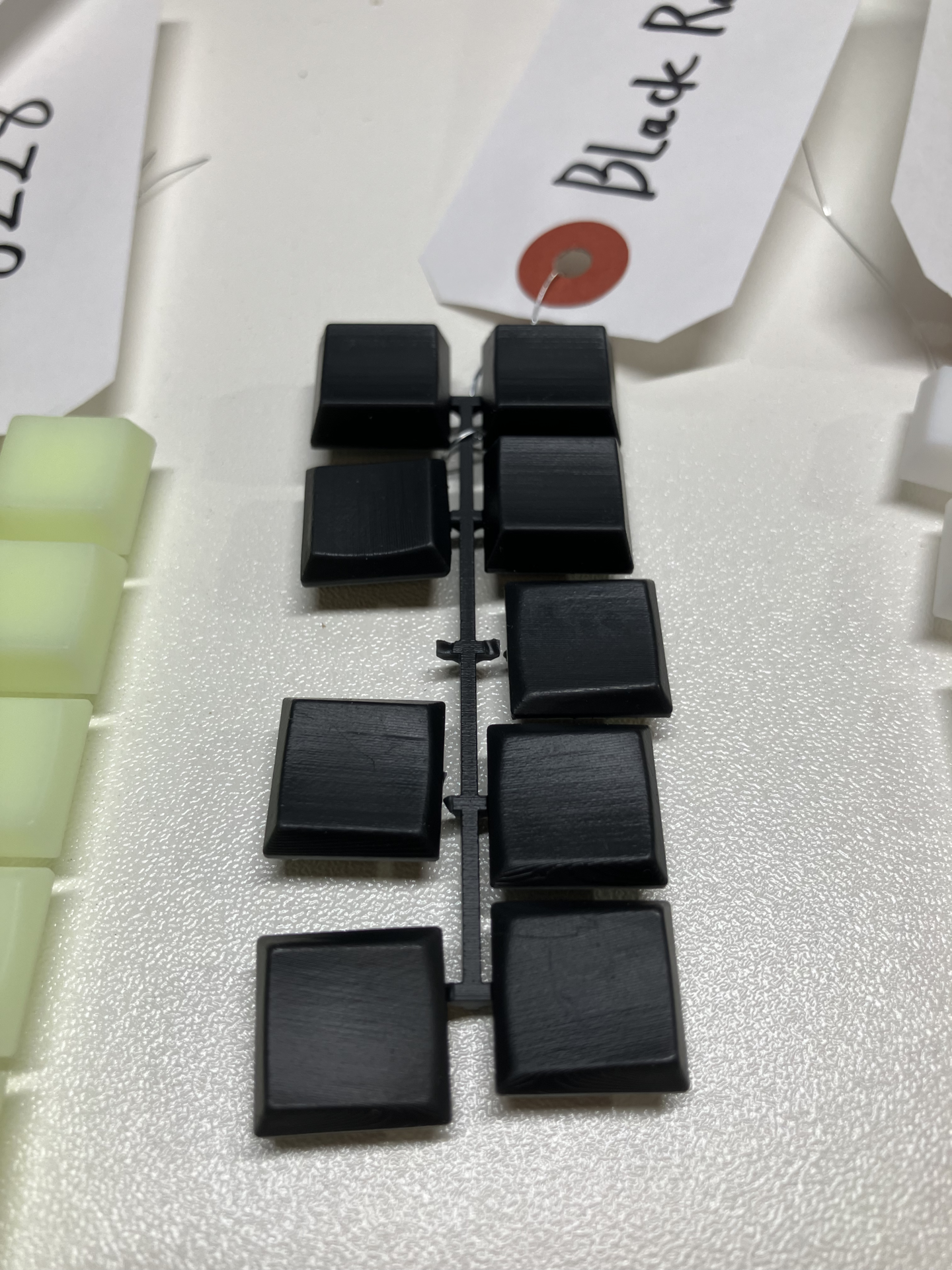

Black Resin

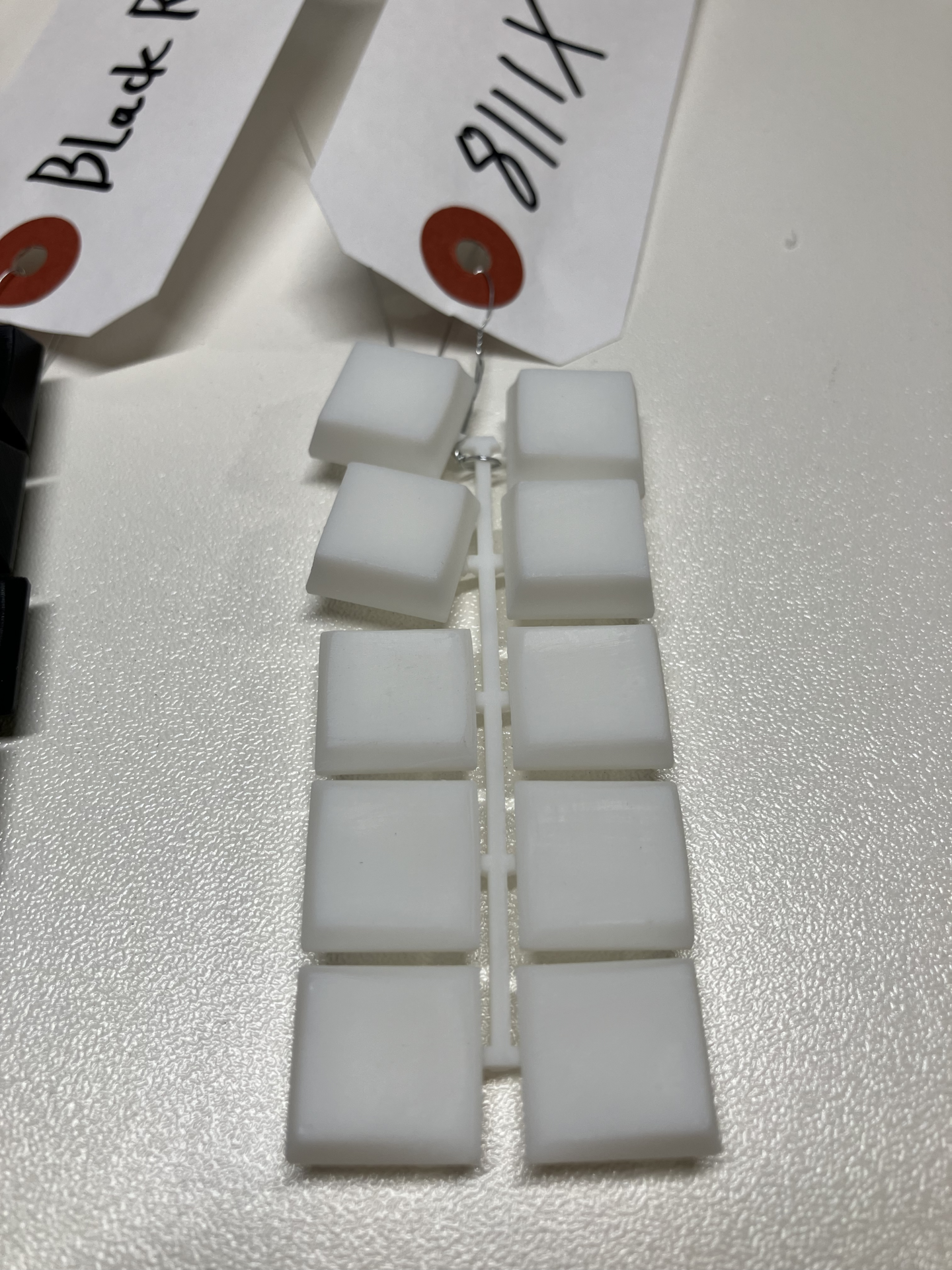

8111X Resin
さらっとした感触
| Material | 色 | 積層痕 | Gateron Silent Red挿入 | Cherry BOX挿入 |
| LEDO 6060 Resin | 白 | 目立たない | 〇 | 〇 |
| 9000R Resin | 白 | 目立つ | 〇 | 〇 |
| 8000 Resin | 白 | 目立たない | 〇 | 〇 |
| 8228 Resin | 黄緑 | 目立たない | × | 〇 |
| Black Resin | 黒 | 目立たない | × | 〇 |
| 8111X Resin | 白 | 目立たない | × | 〇 |

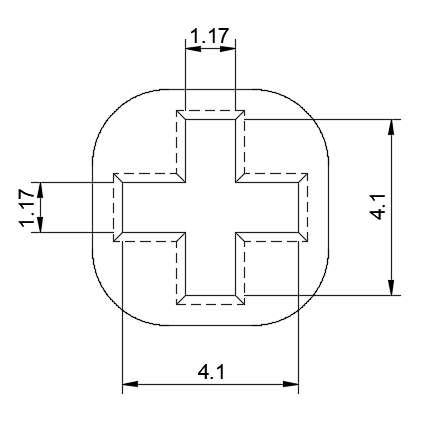

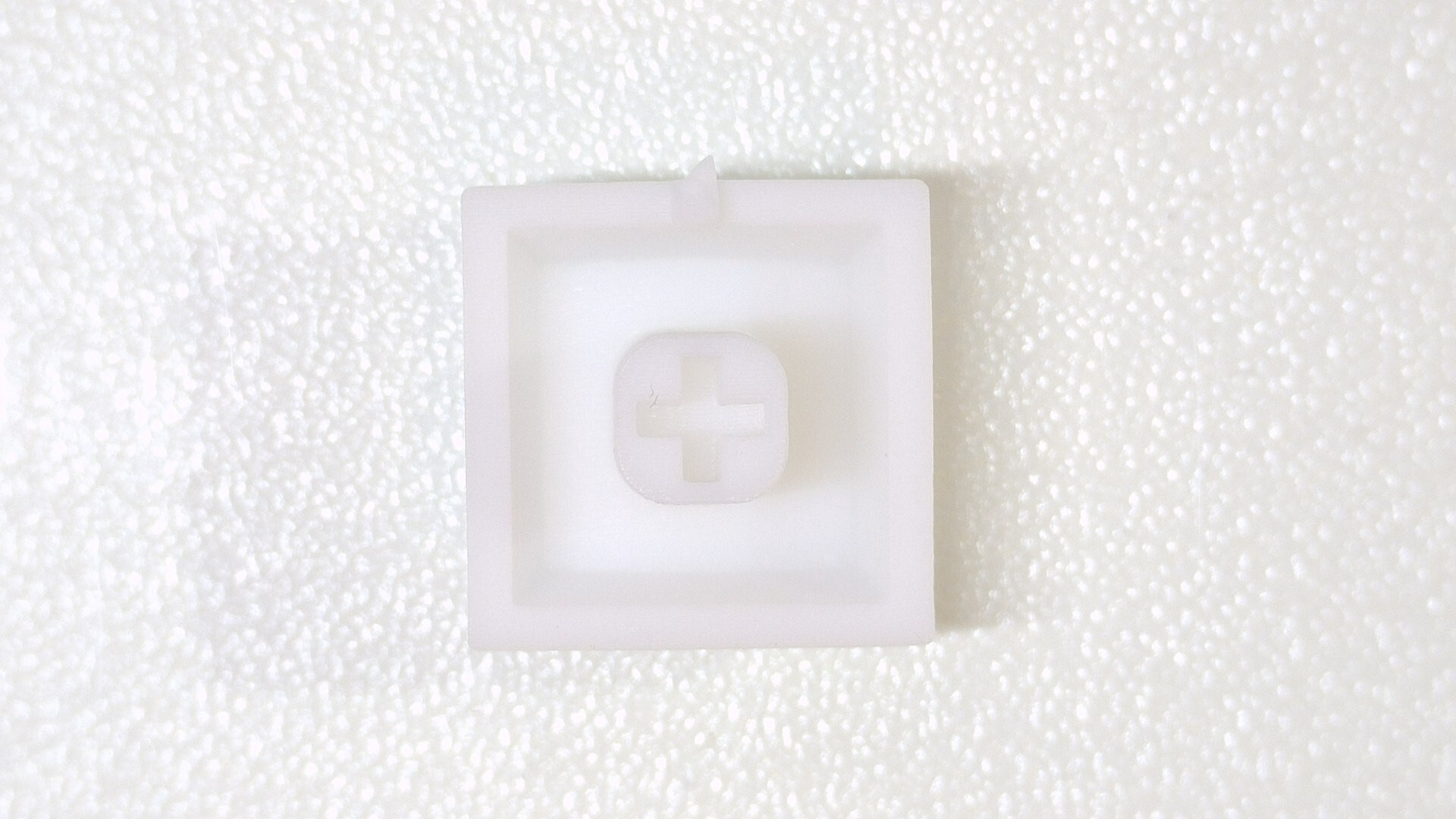

ステム形状。
今回の結果からいくと細すぎ。もう少し穴を広げないといけない。
調子こいてキャップ100個分とか作らないでよかった...

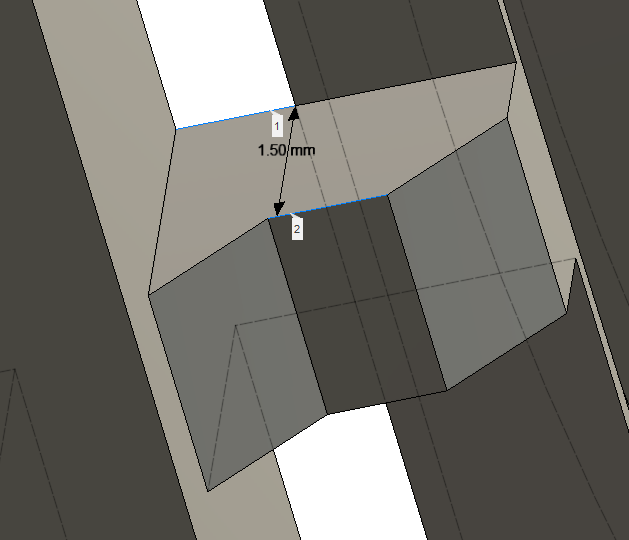

破損個所
設計が悪い。細すぎ。次回は太くする。
まとめ
9000R Resinは積層痕が触ってわかる程大きいので、今後は使わないかな。その他素材も若干見えたりするけど、気にするほどではない。
LEDO 6060,8000R,8111Xはぱっと見同じように感じる。若干違うくらい。
色違いで出力データ一緒にするなら、8228,Black,8111Xを使っていくのが良いかも。(サイズ誤差が今回の傾向だとするなら)
次回は
- BlackResinと8111Xで黒＆白
- 0.1～0.2mmくらい穴を大きく(2種類くらい試す？0.3はやりすぎな気がする)
- もげたところもう少し太く
end.
