CHIRONに0.8mmノズル付けてみた

Suns & Moon Laboratory
ANYCUBIC CHIRONメモ


はじめに

CHIRON買ってはや2年。
ふと添付品に0.8mmノズルがついているのに気が付いた...


Amazonで売っているCHIRON、二種類あって値段が99円ちがうんだけど、付属品の差っぽい。
自分が(たまたま?)買っていたのはこちら。99円差なら0.8mmノズル買ったと思えばちょーお買い得では?


こっちちょっぴり安い。


0.8mmノズル取り付け

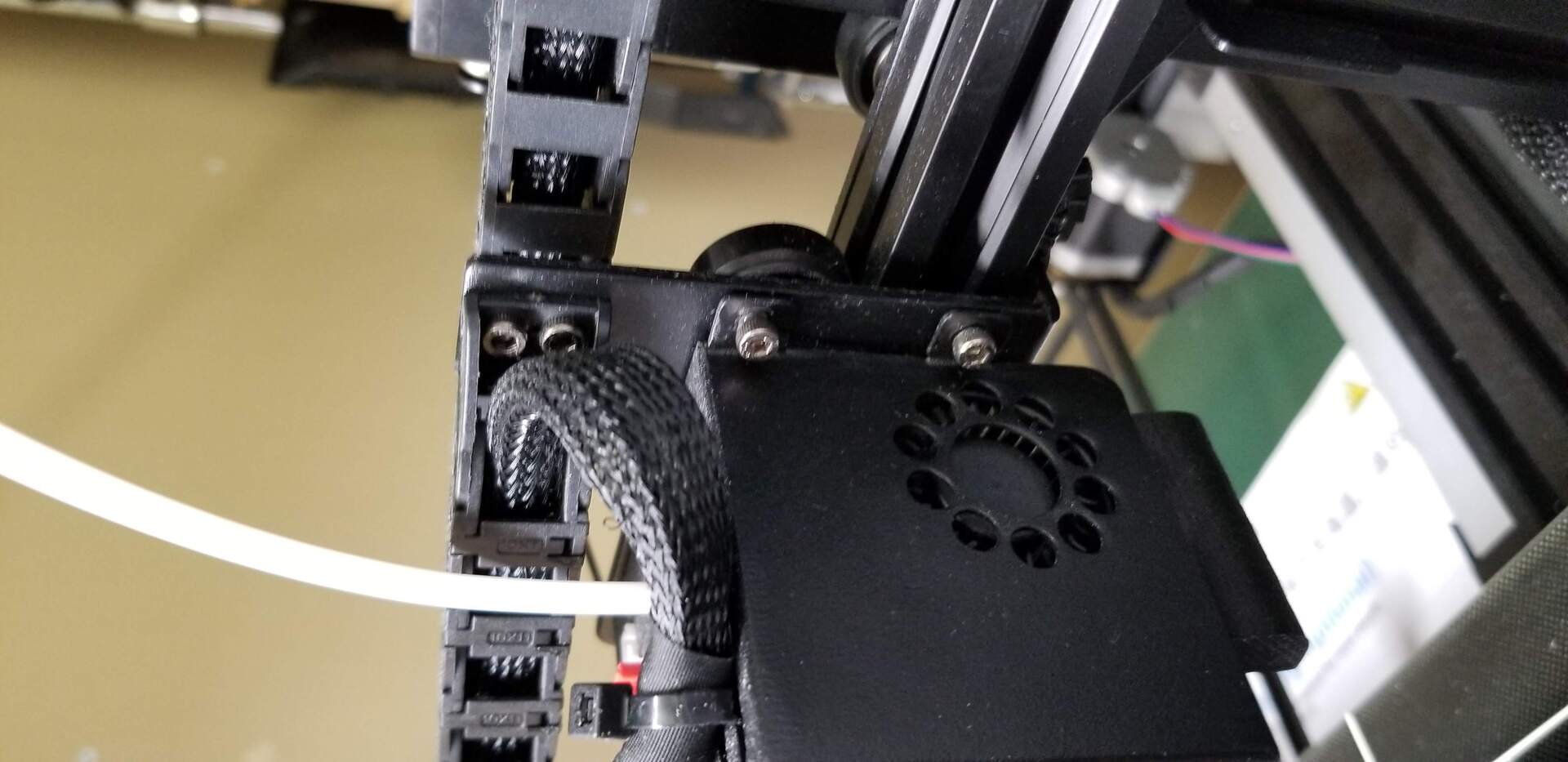

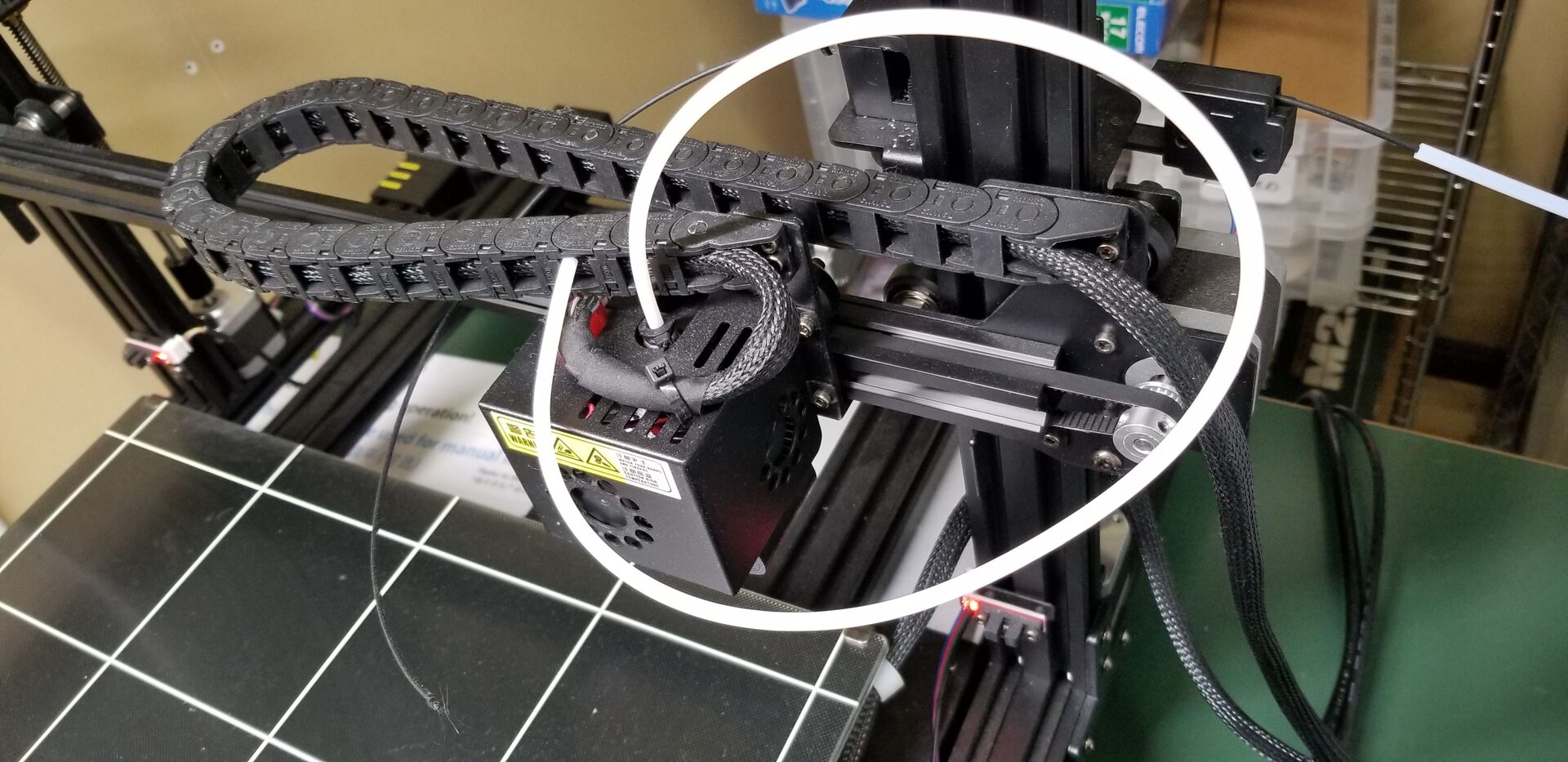

フィラメント抜いて、ボーデンチューブを外す。


ケーブル抜く

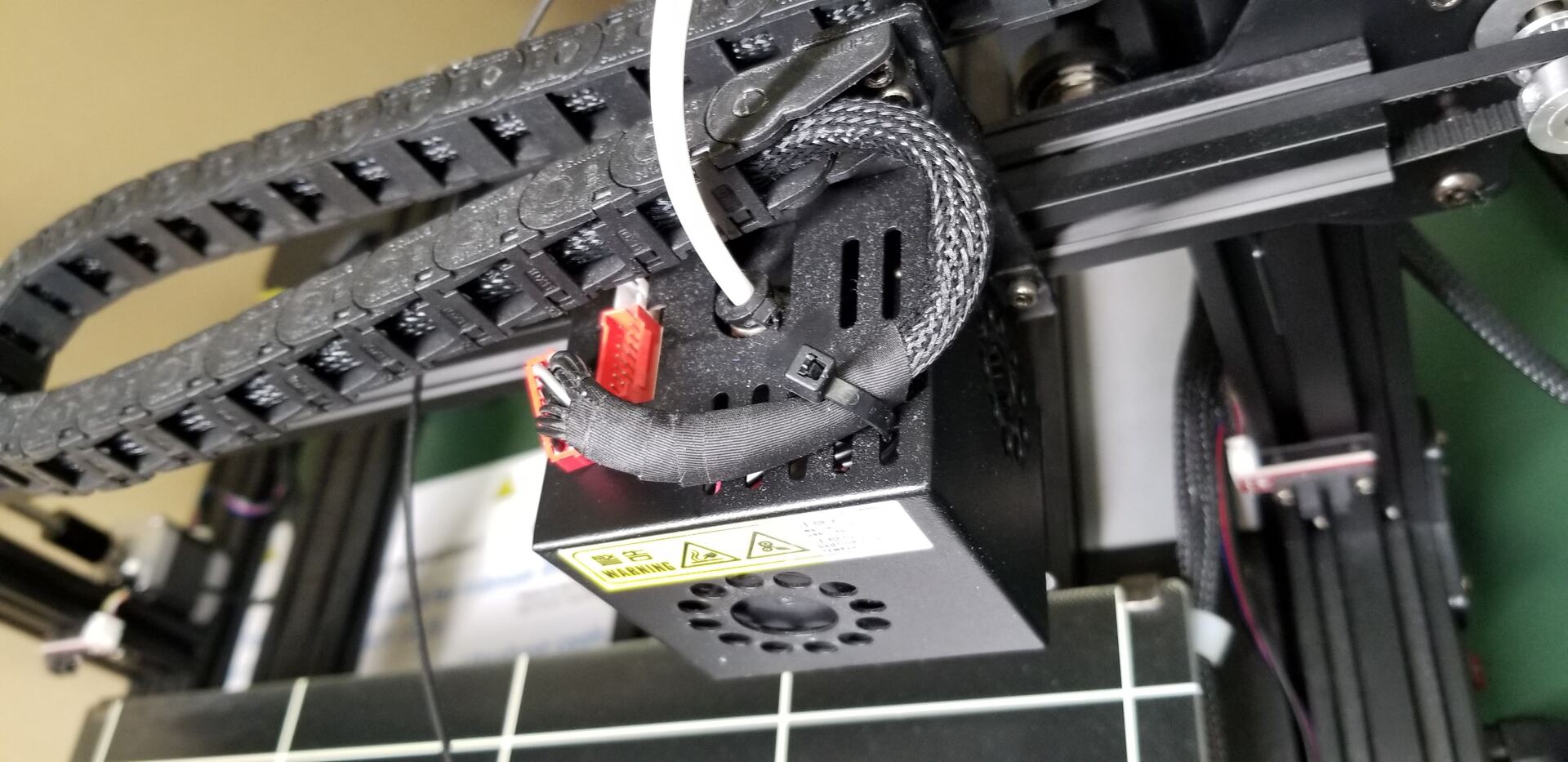

カバーのネジ外す。右側2個

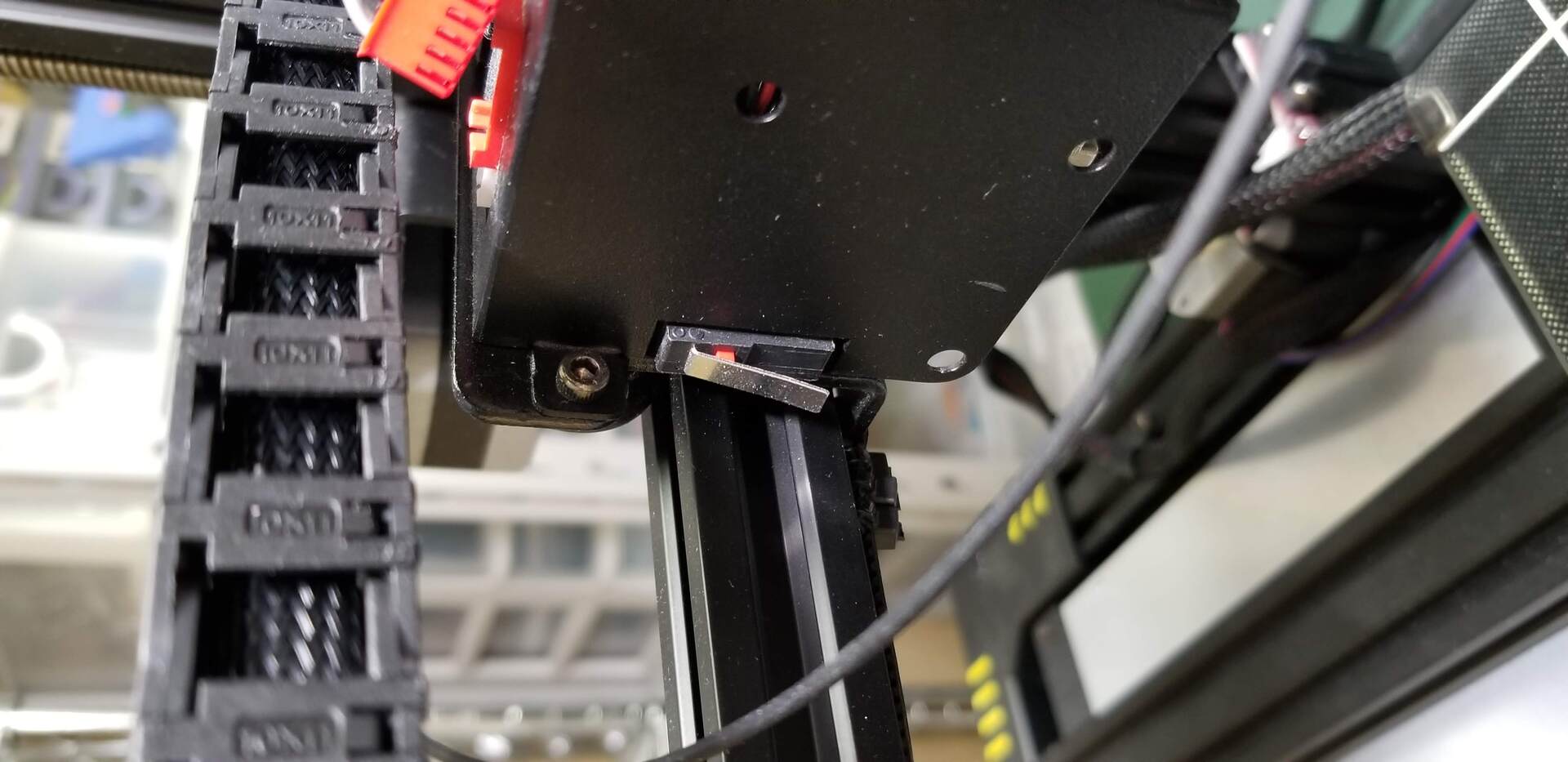

カバーのネジ外す。左側1個

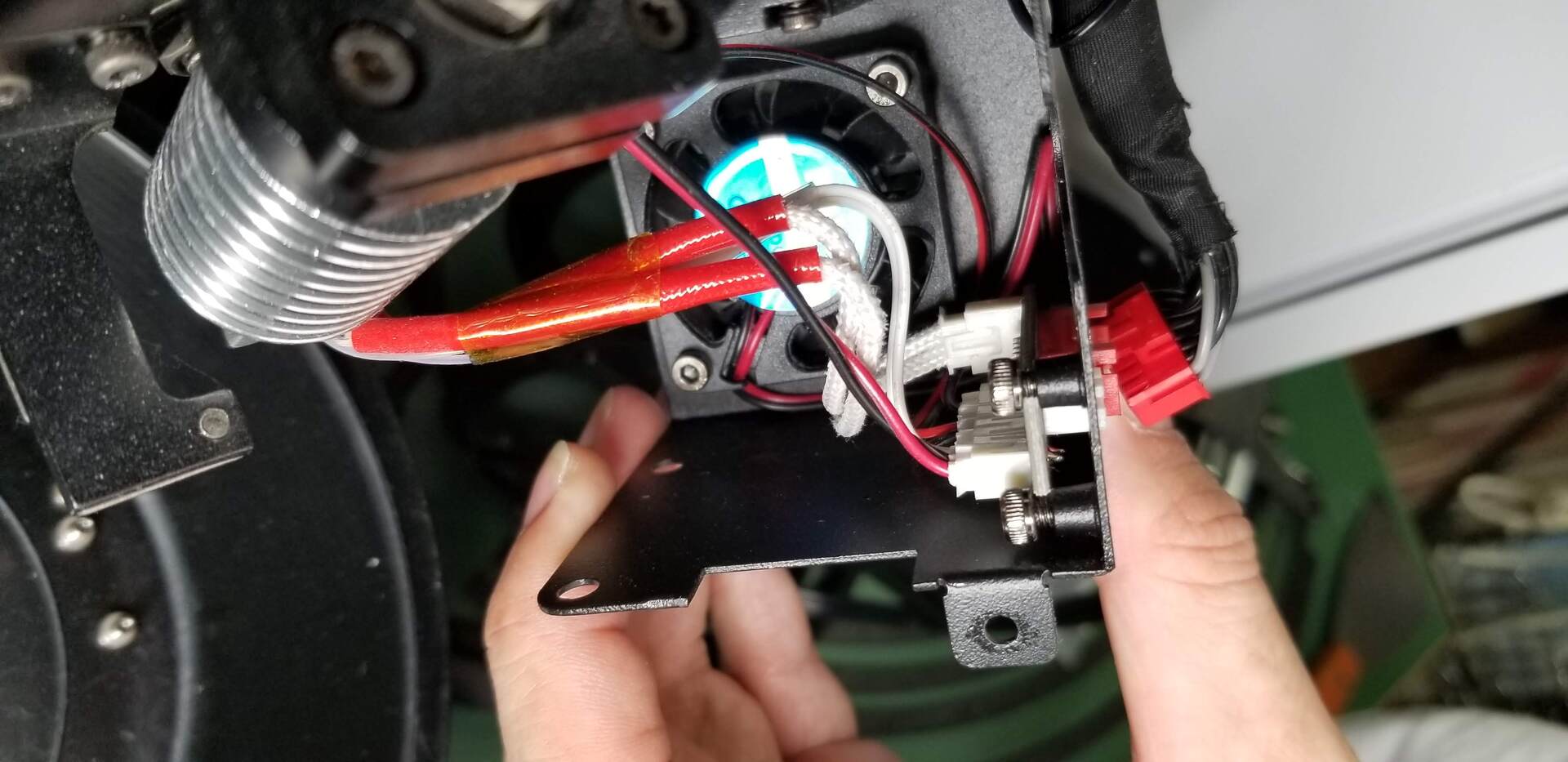

カバー裏側


ノズルにつながるコネクタを外す。2個

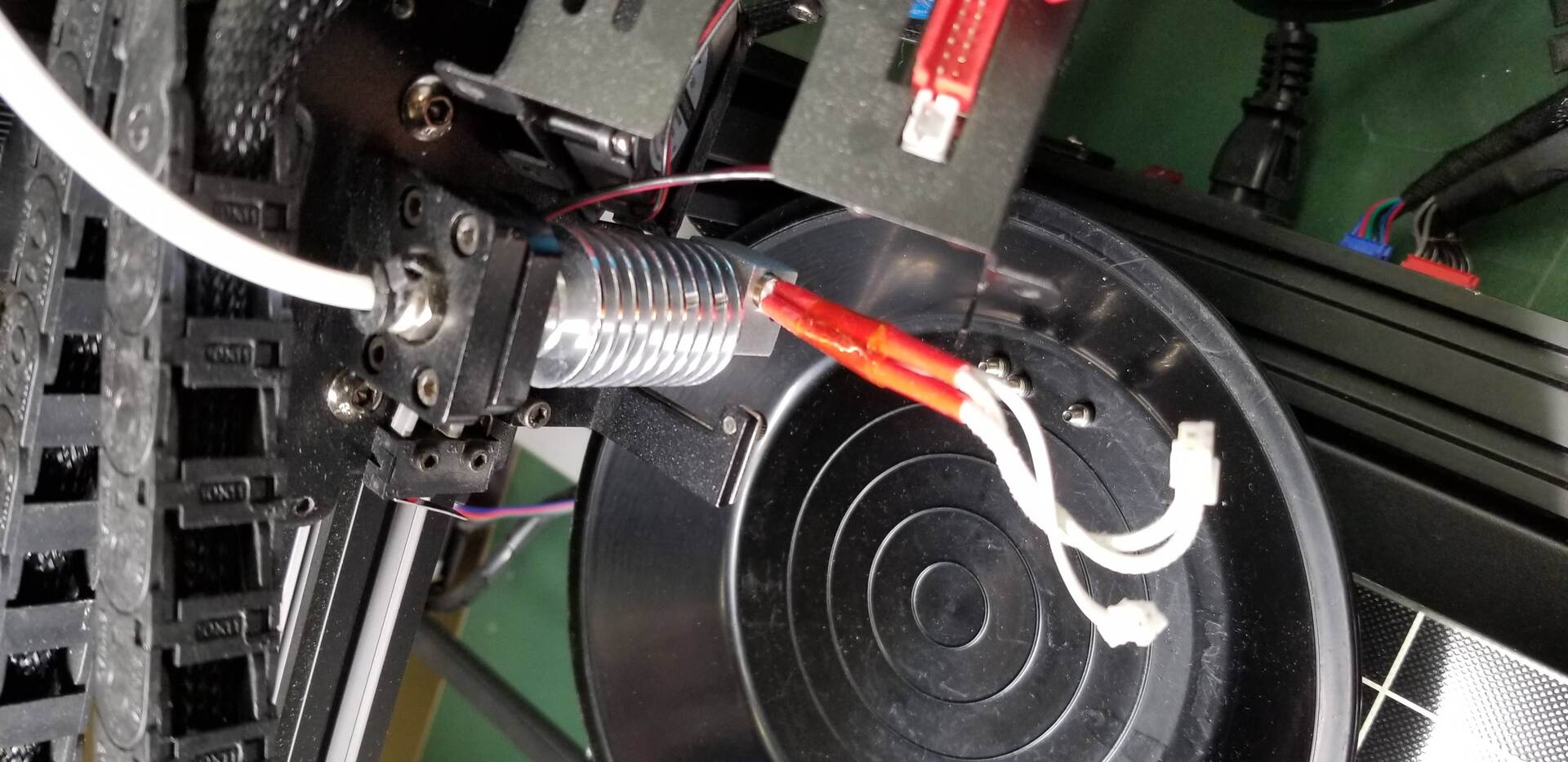

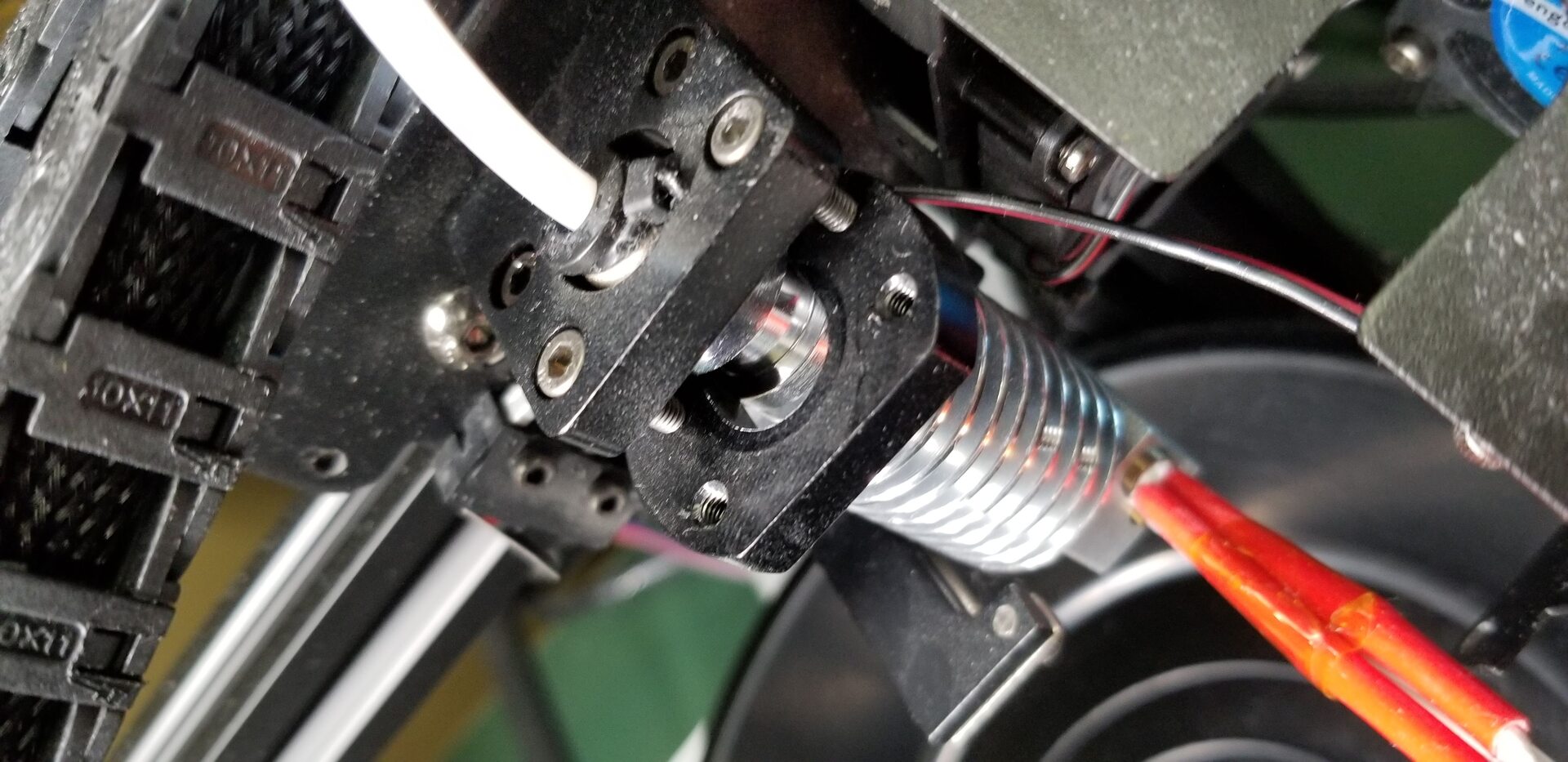

ノズルを固定しているネジを外す。4個

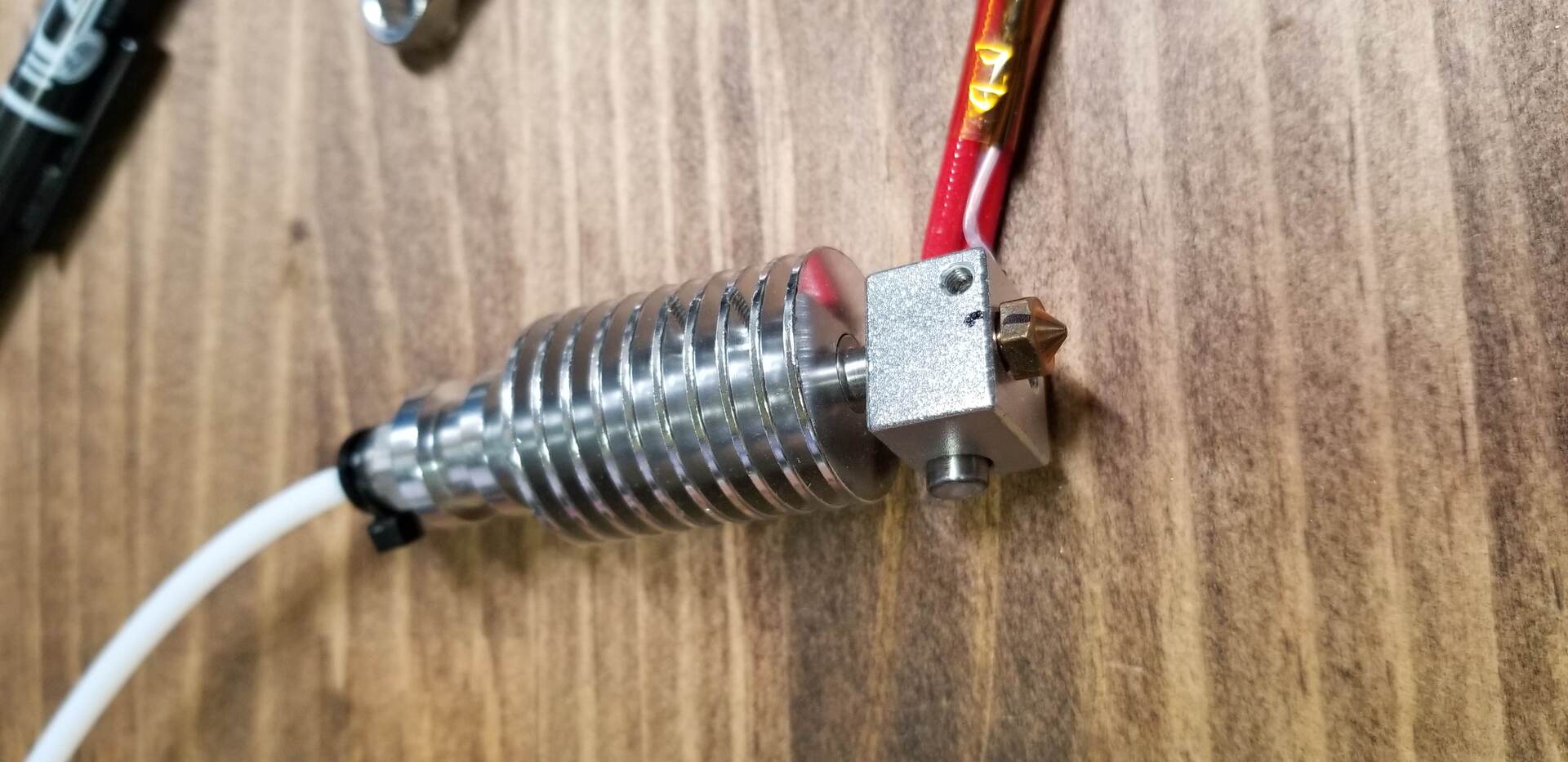

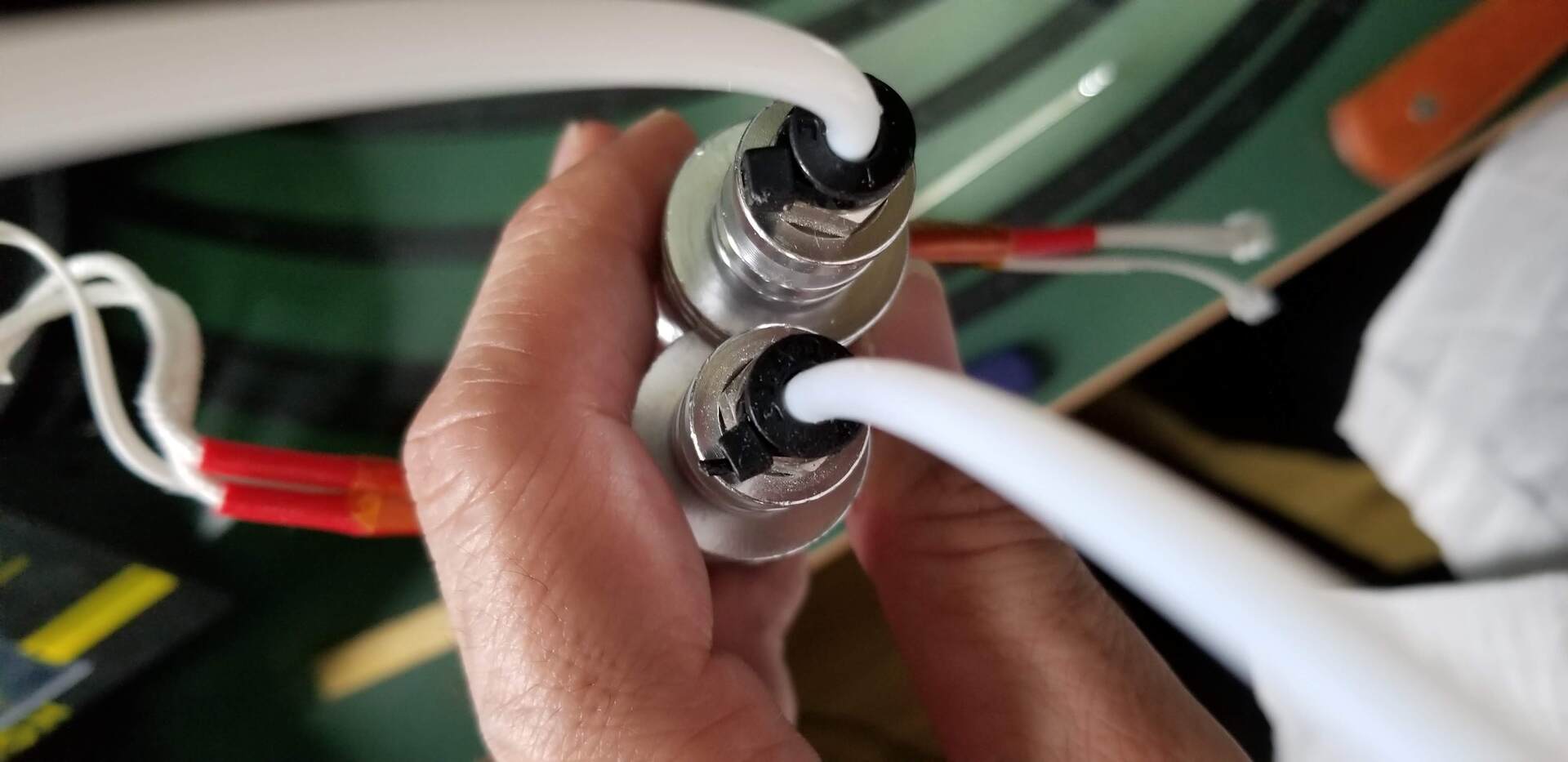

新ノズル。

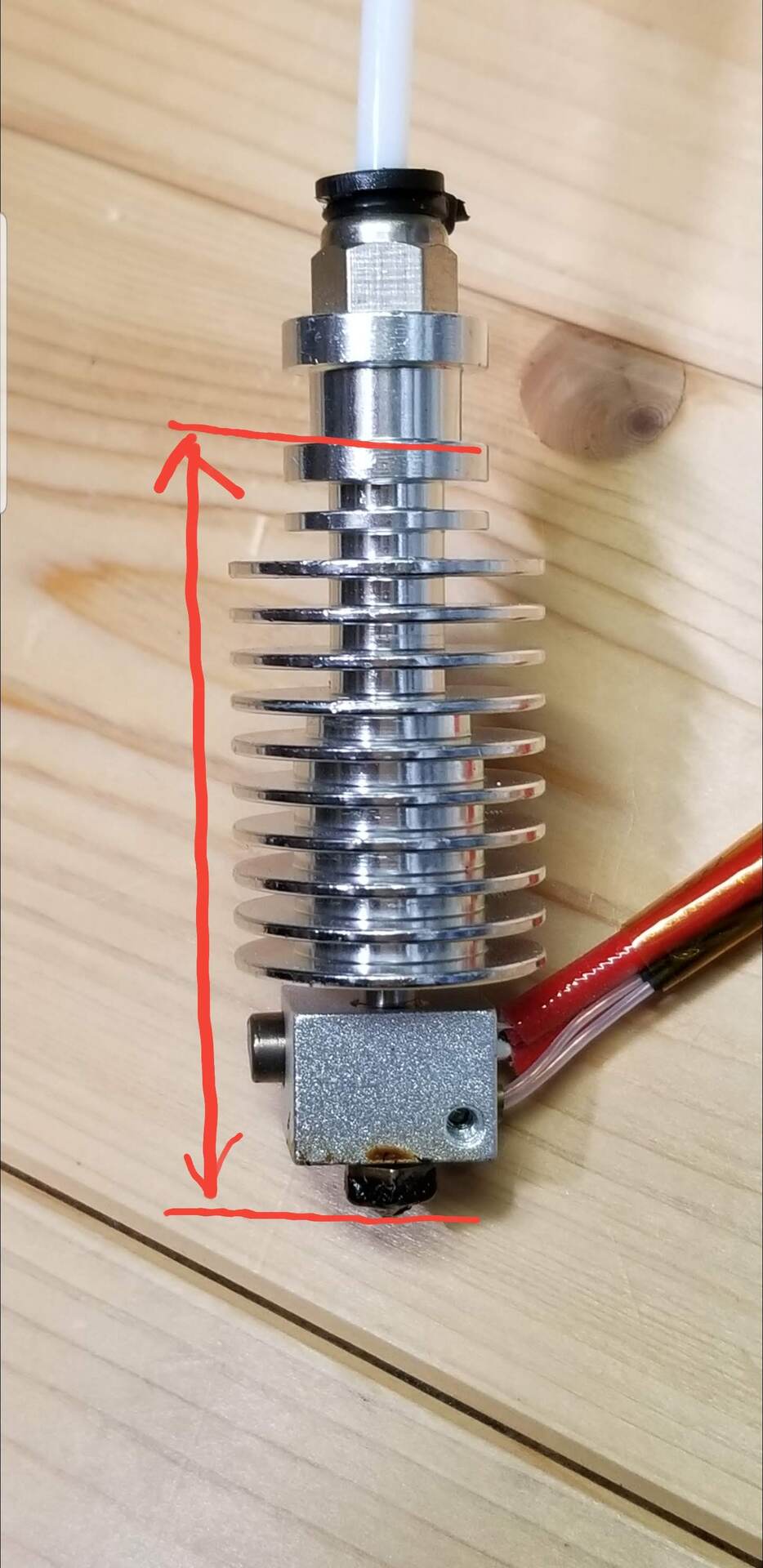

アセンブリされているので、ばらす前に一応印つけとく。
(結果的には今回は使わなかった)

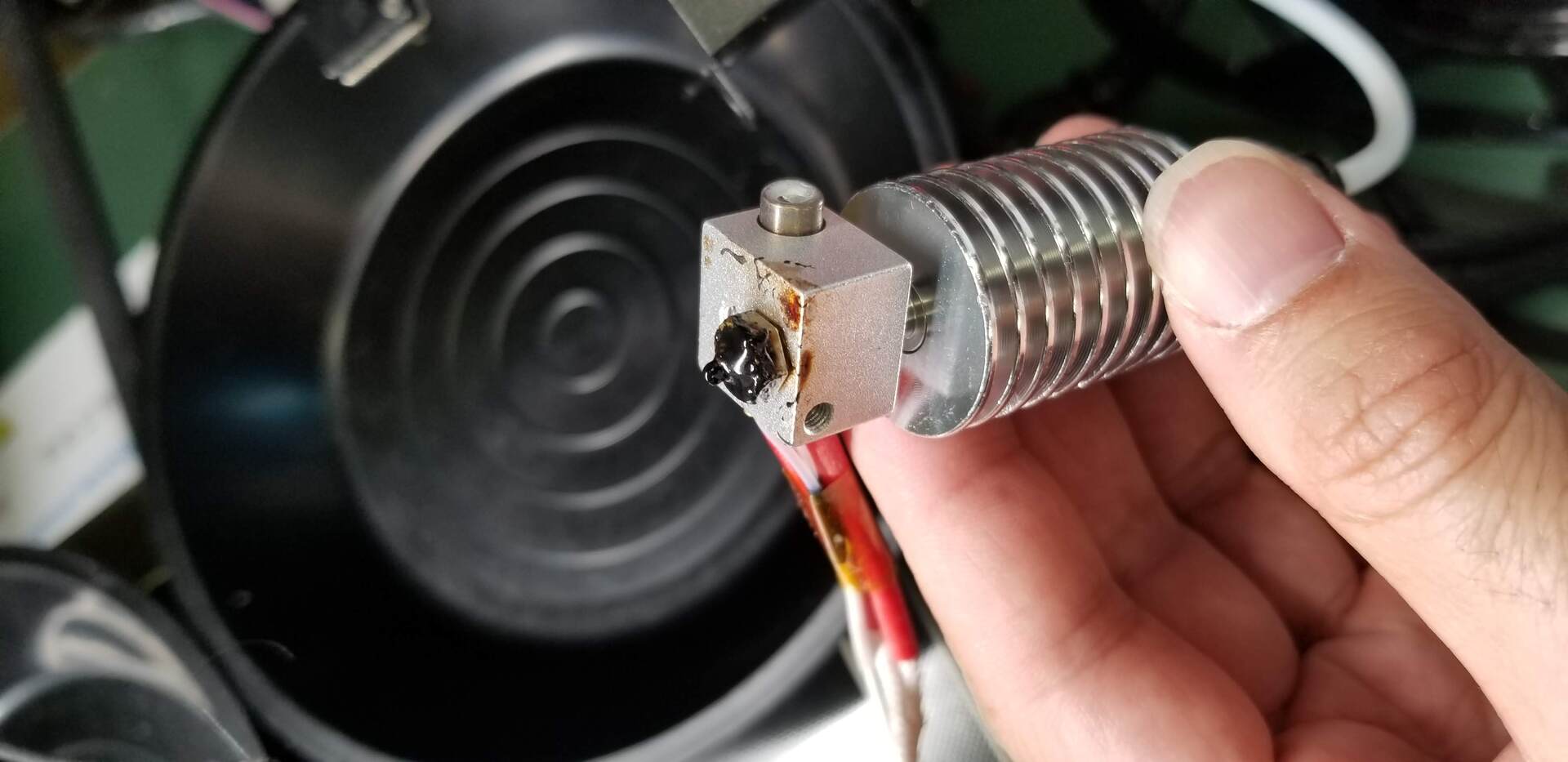

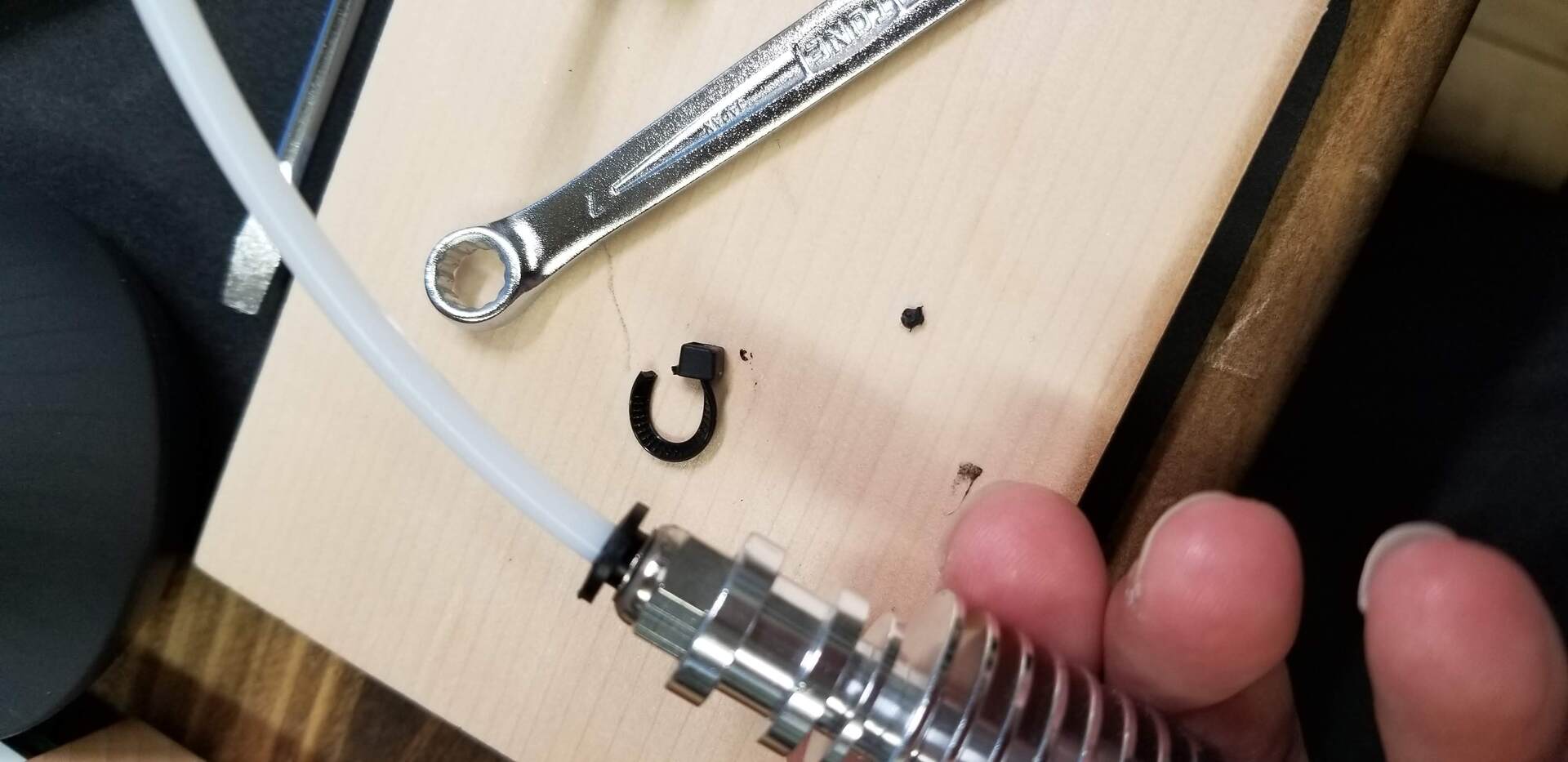

外したノズル


新ノズルに0.8mmノズル付ける。


逆の手順で新ノズルを取り付けていく。

タイラップの大きさが新の方がおおきくて、取り付け穴に入らない。


タイラップは一旦切る。


最後にタイラップを付ける。
タイラップは幅2mmの物を使用。
とか言いつつ付けたのはインシュロックだった。 ヘラマンタイトンAB100-W...

テスト出力


設定

CuraでPrinter設定を増やす
Setting->Printer->Manage printersで、Addする。
Extruder Nozzle sizeを0.8mmに変更


出力結果

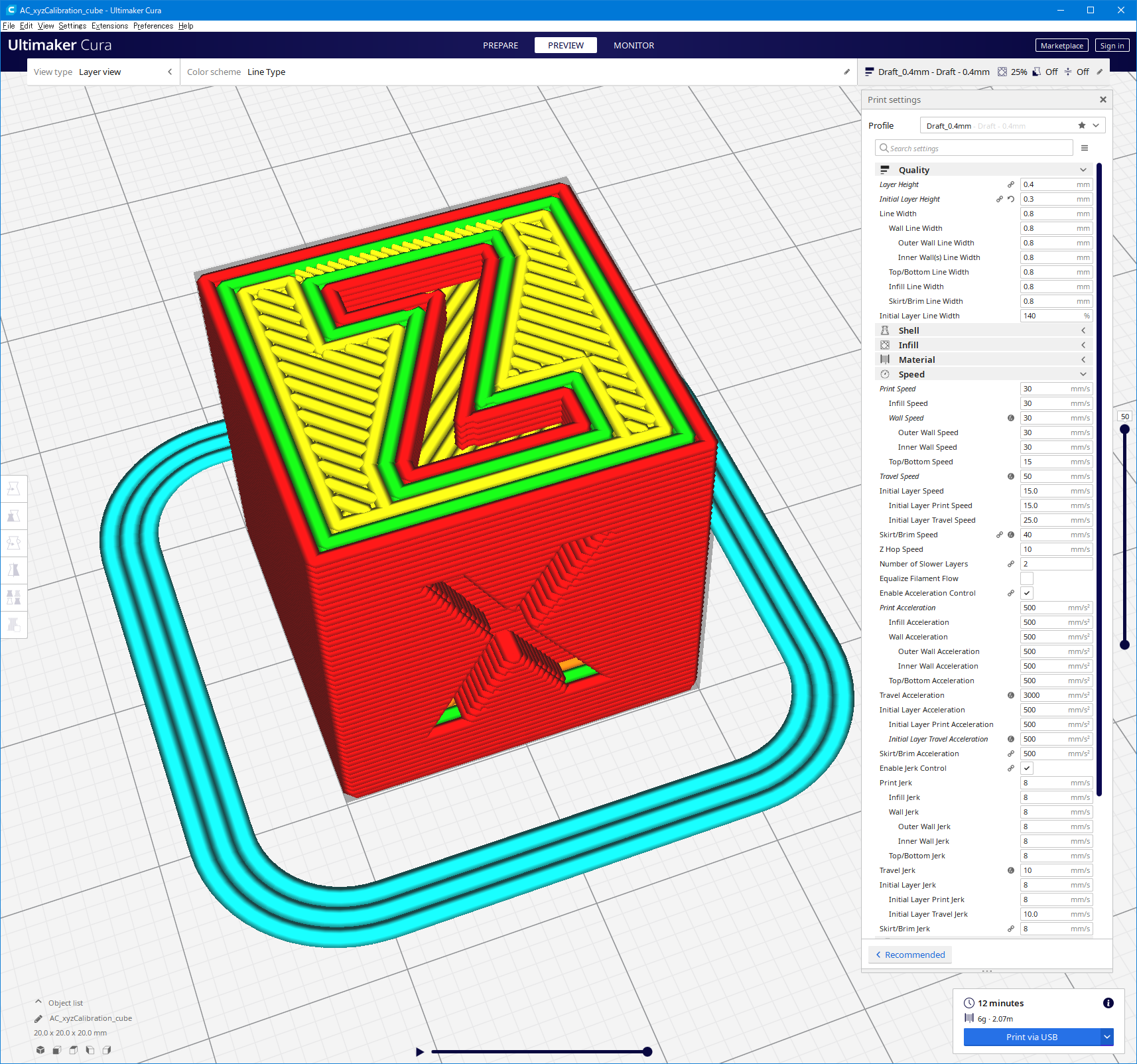

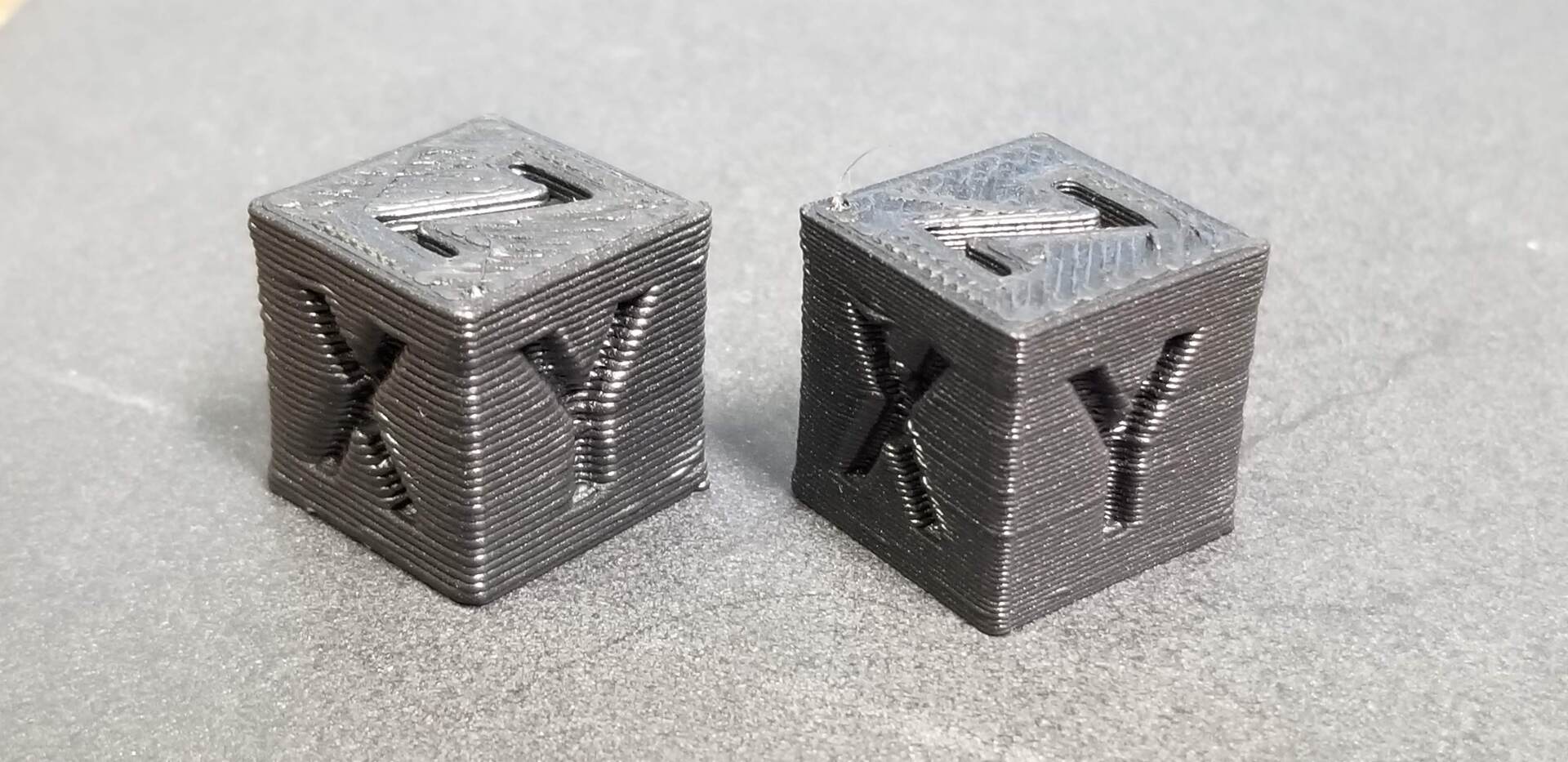

XYZ 20mm Calibration Cube
左積層0.6mm5分、右積層0.4mm8分
PolyTerraPLA Black


なんか1層目の定着が弱かったので、1層目のレイヤー高さを減らした。

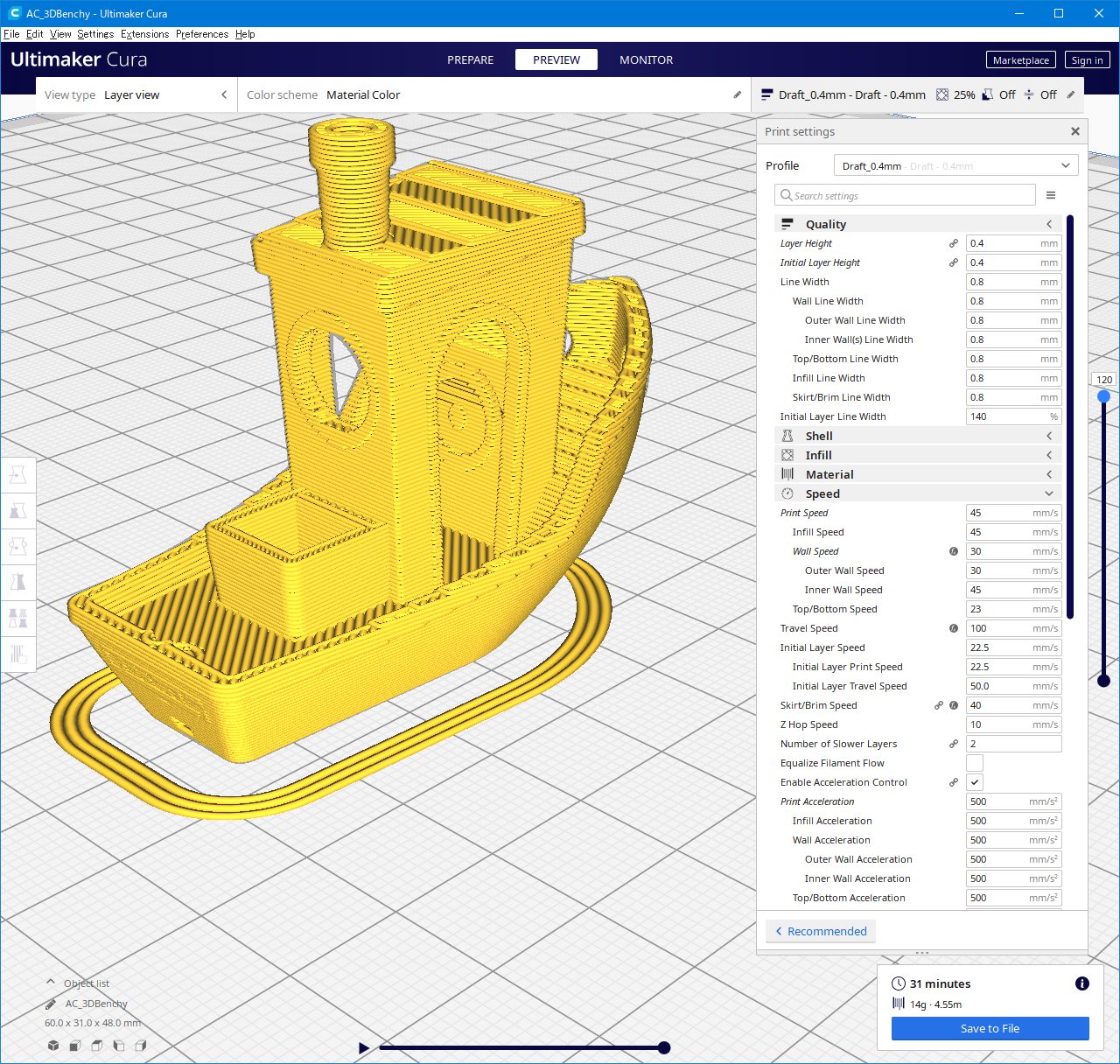

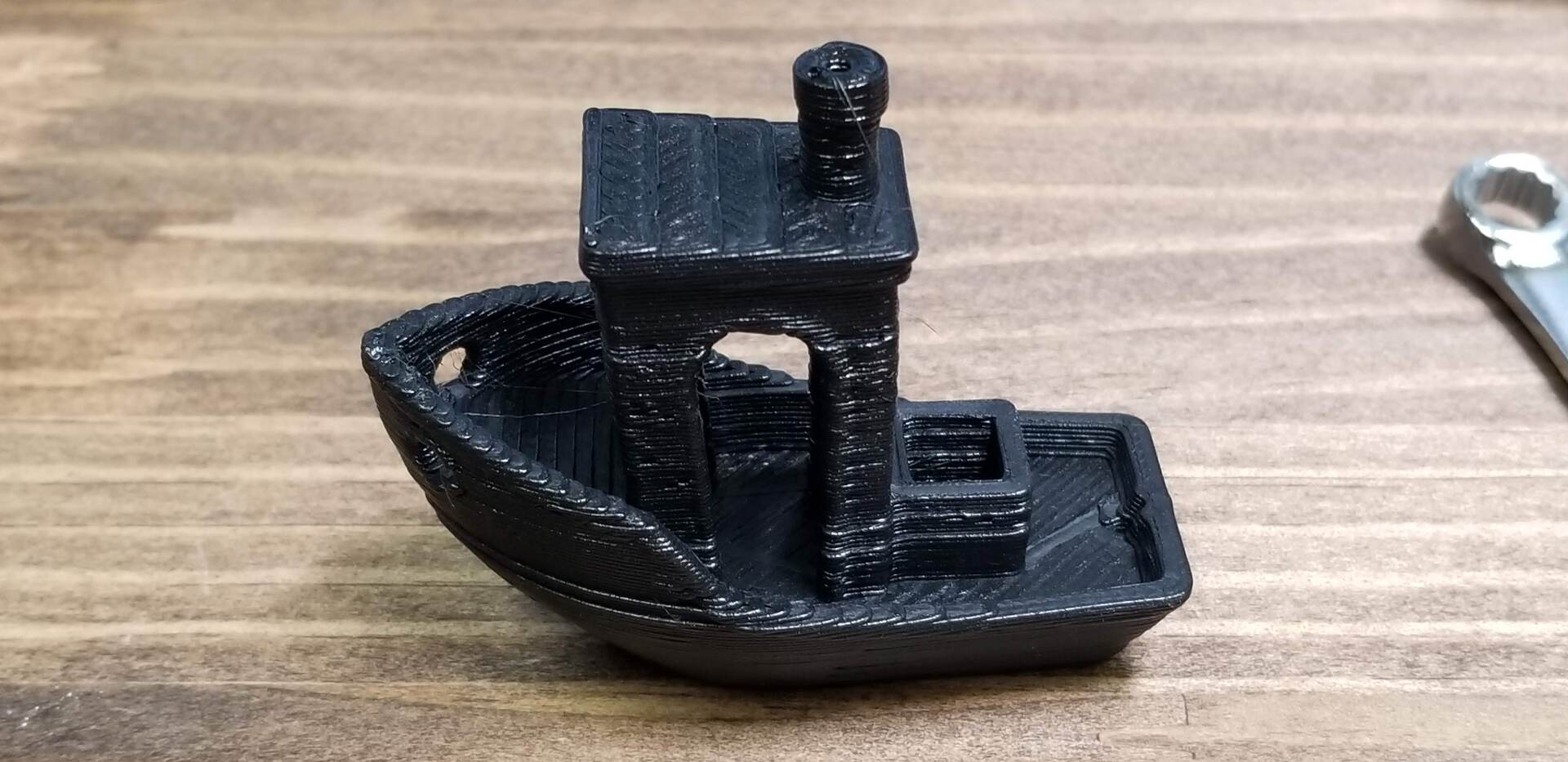

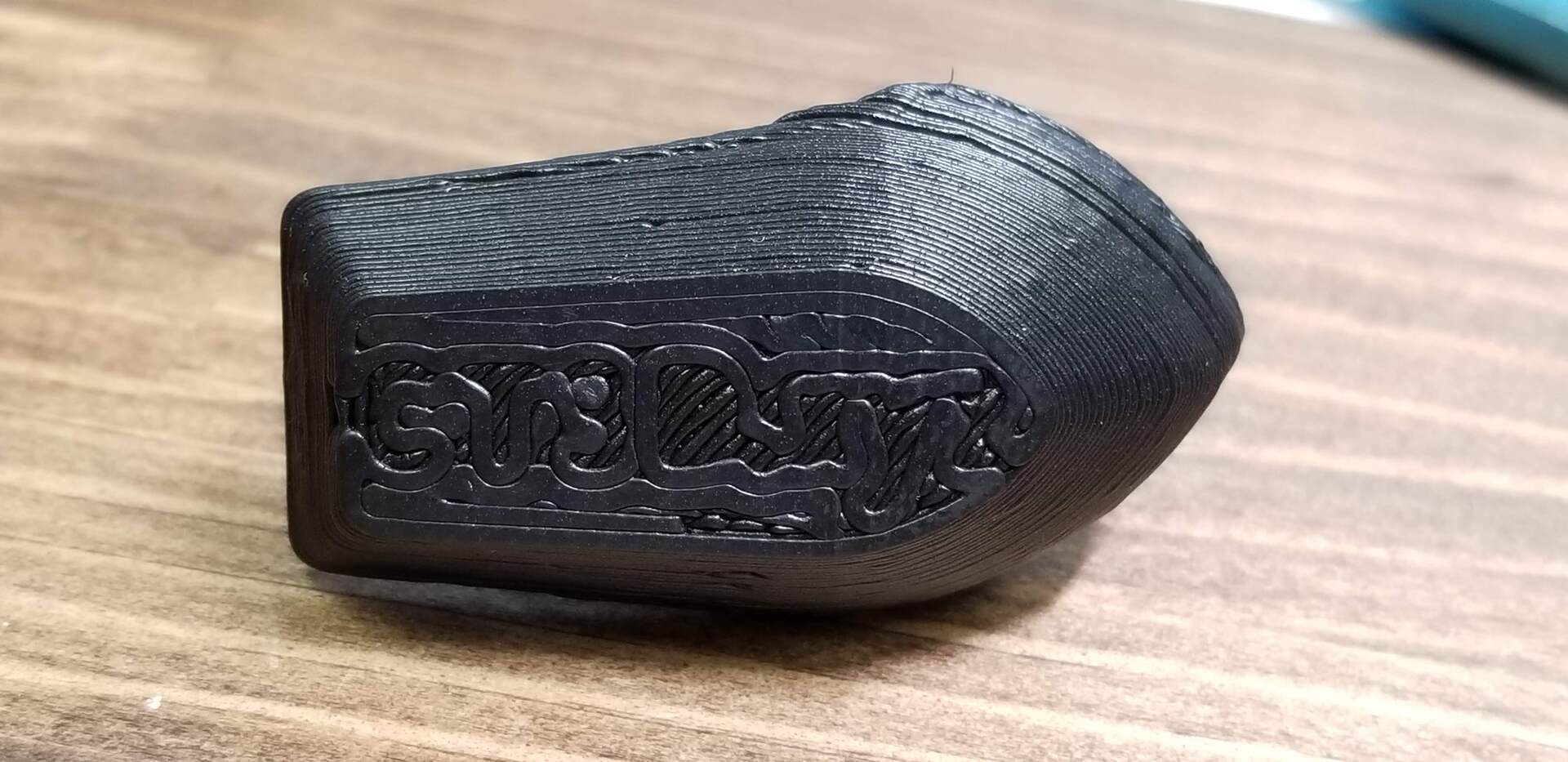

3D Benchy
積層0.4mm 31分
静かにしたいので気持ち遅めで出力
PolyTerraPLA Black
なんか変だと思ったら、Y軸方向にずれてる箇所があるな...

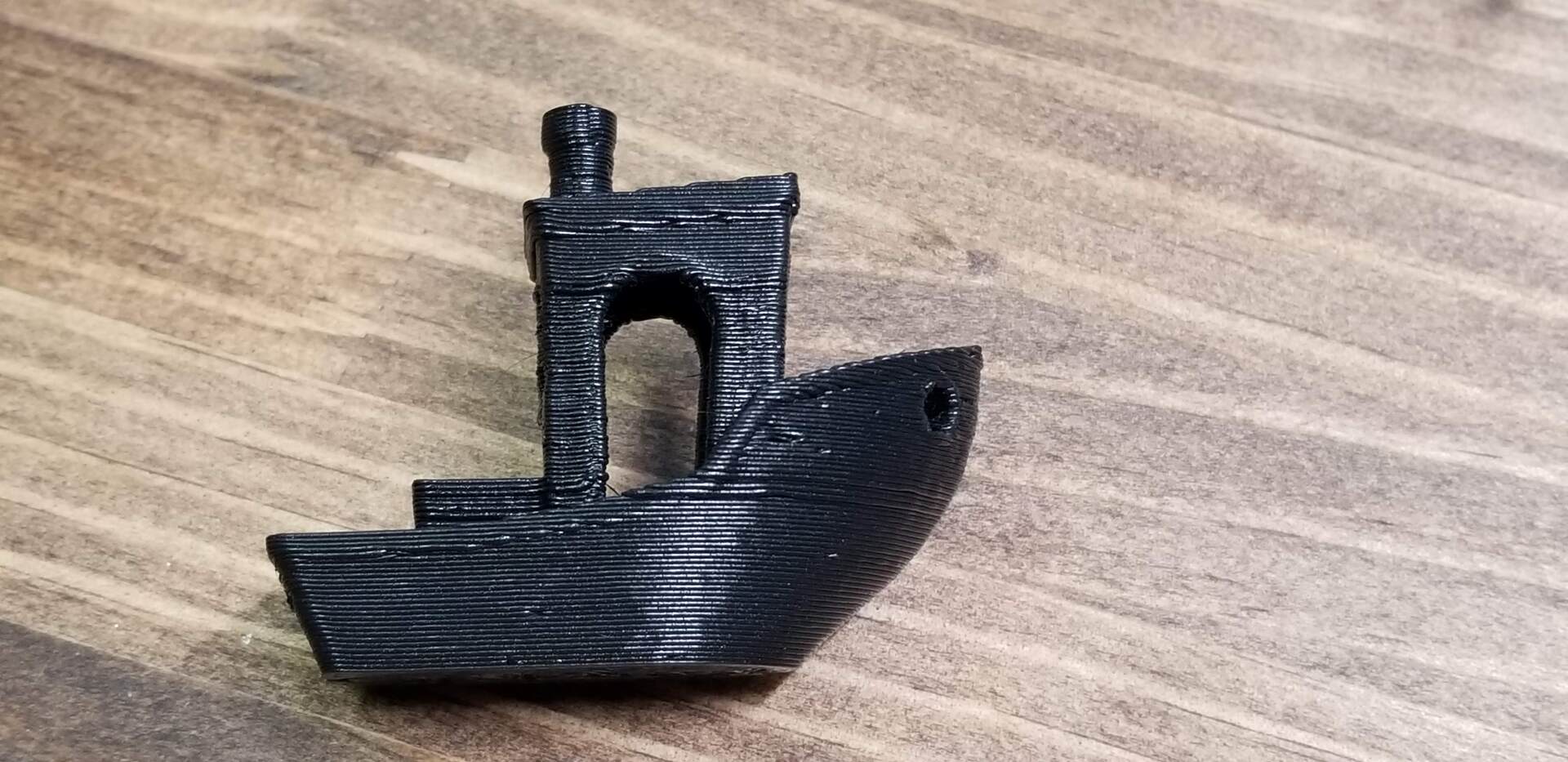

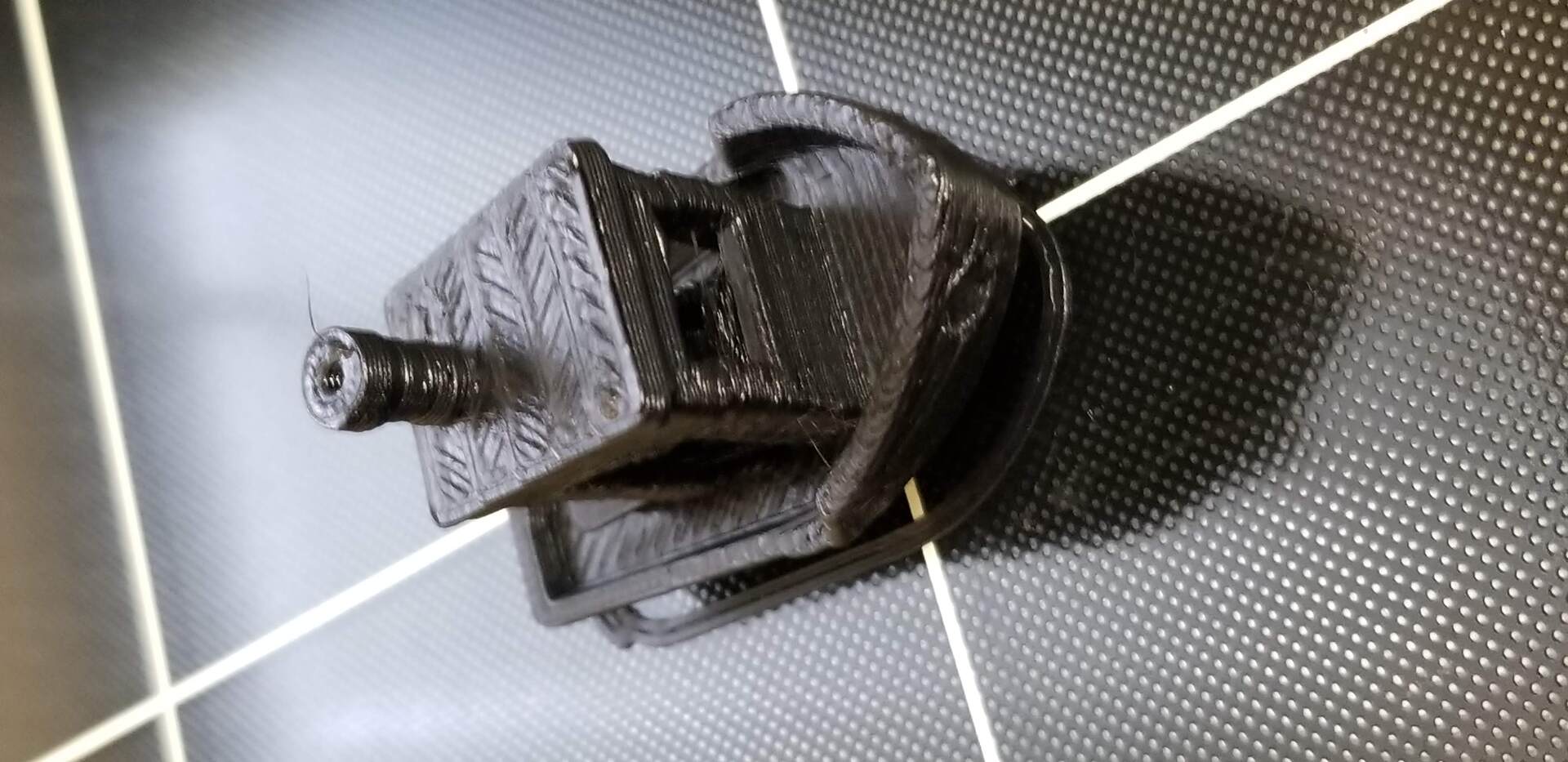

失敗例:下側オーバーハング失敗

オーバーハング部分積層出来なくてすかすかになった


原因
WallLineCountが1だと、オーバーハングで積み曲げる感じになってしまう。


対策
WallLineCountを2にすると、内側、外側の順で造形するのでオーバーハングをいきなり積層するよりは条件が良くなる。


end.
