CHIRONファンダクト交換

Suns & Moon Laboratory
ANYCUBIC CHIRONメモ

こちらのファンダクト

Anycubic Chiron Fan duct Upgrade


Anycubic Chiron Updated Dual Fan Duct
https://www.thingiverse.com/thing:3547295

出力

ダウンロードしたZIPには3個入っているが、2と2.5は穴がふさがっていて使えない。
Thingverseのコメント欄にも書いてあるが返信は無い。
なので「Anycubic_Chiron_Falk_Duct.stl」を出力する。

ADVENTURER3で出力。
(細かいのはADVENTURER3の方が綺麗にでるので)

取り付け

ヘッドのカバーネジ外す(3個)

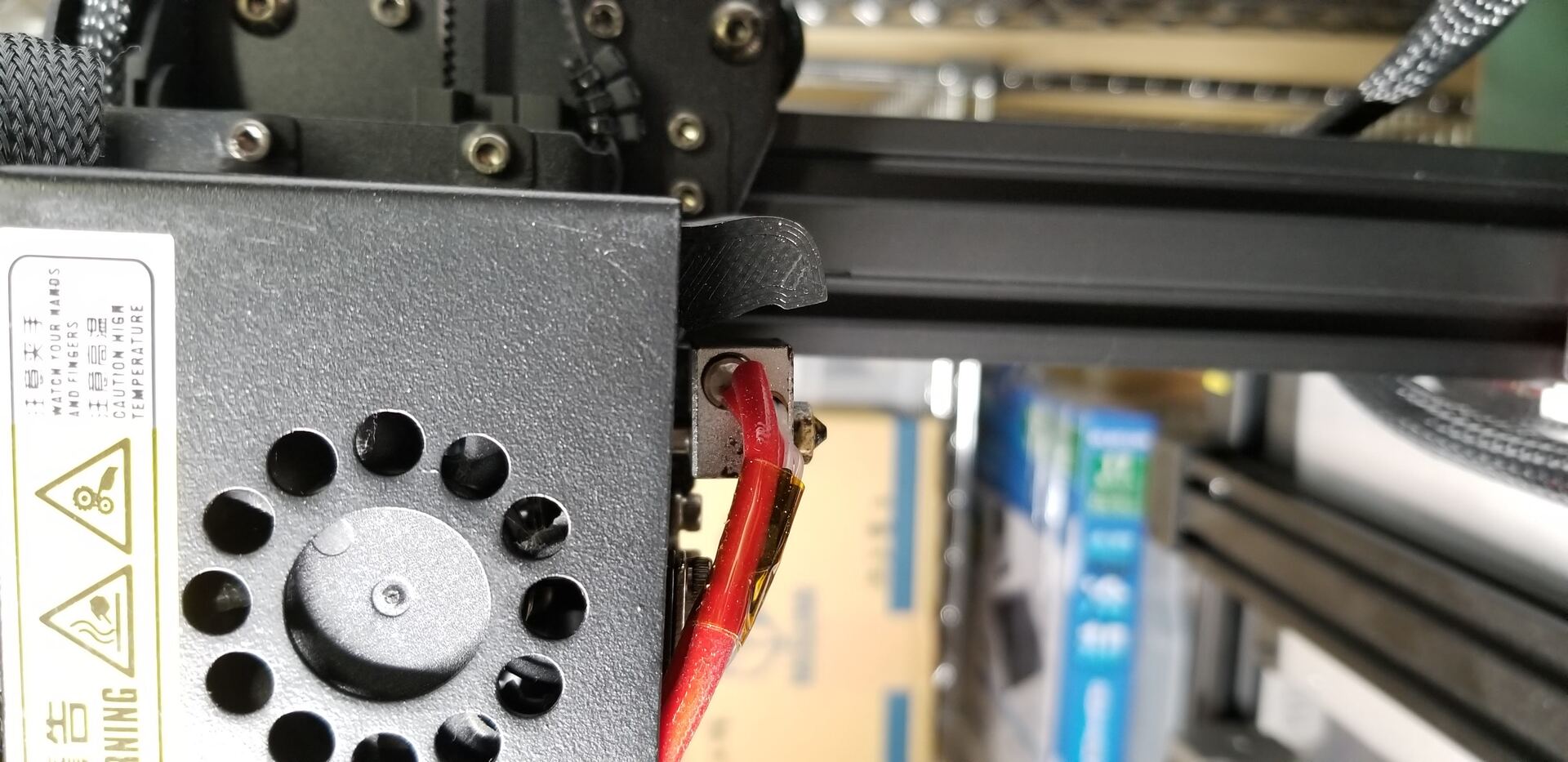

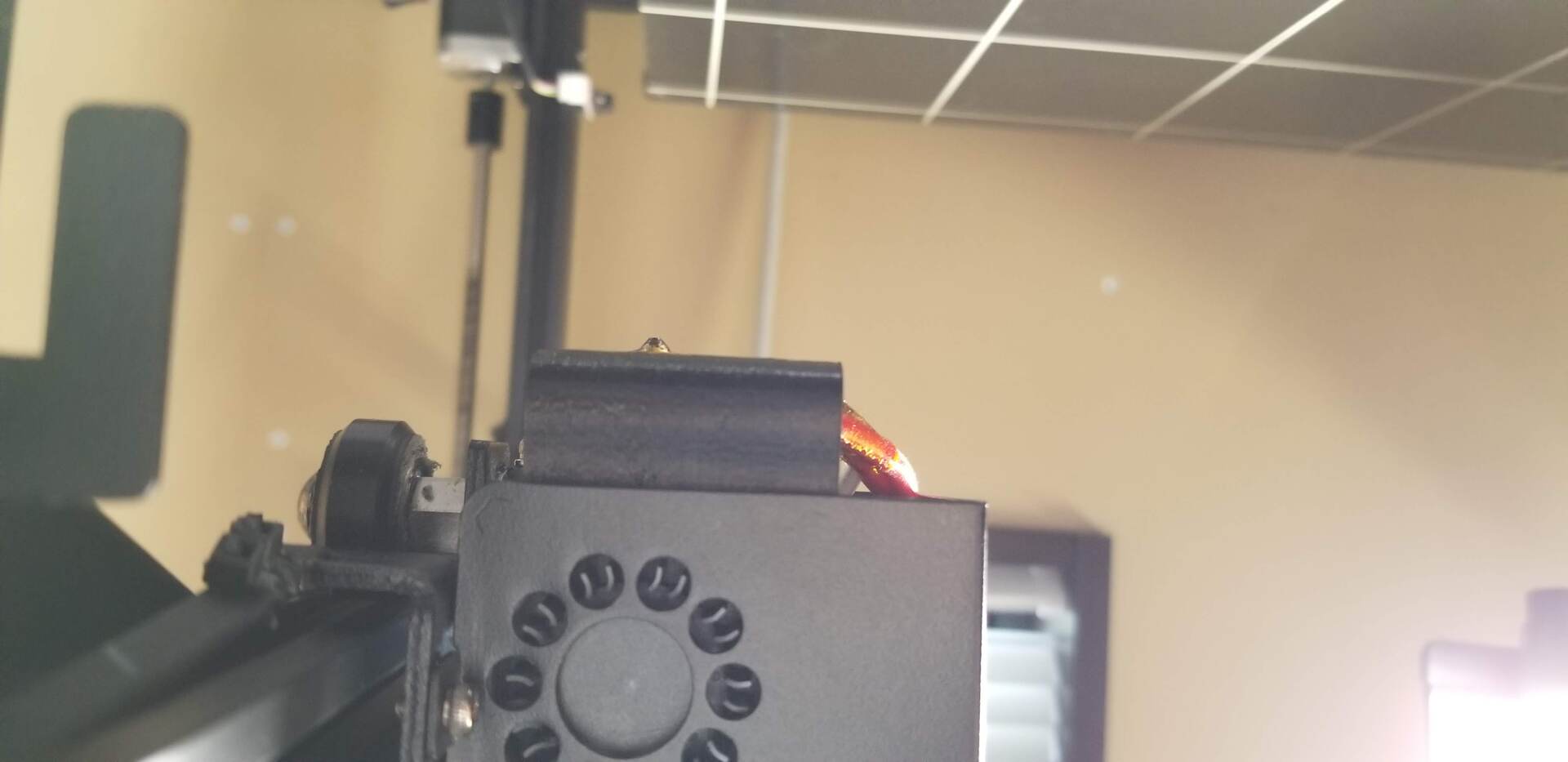

交換前

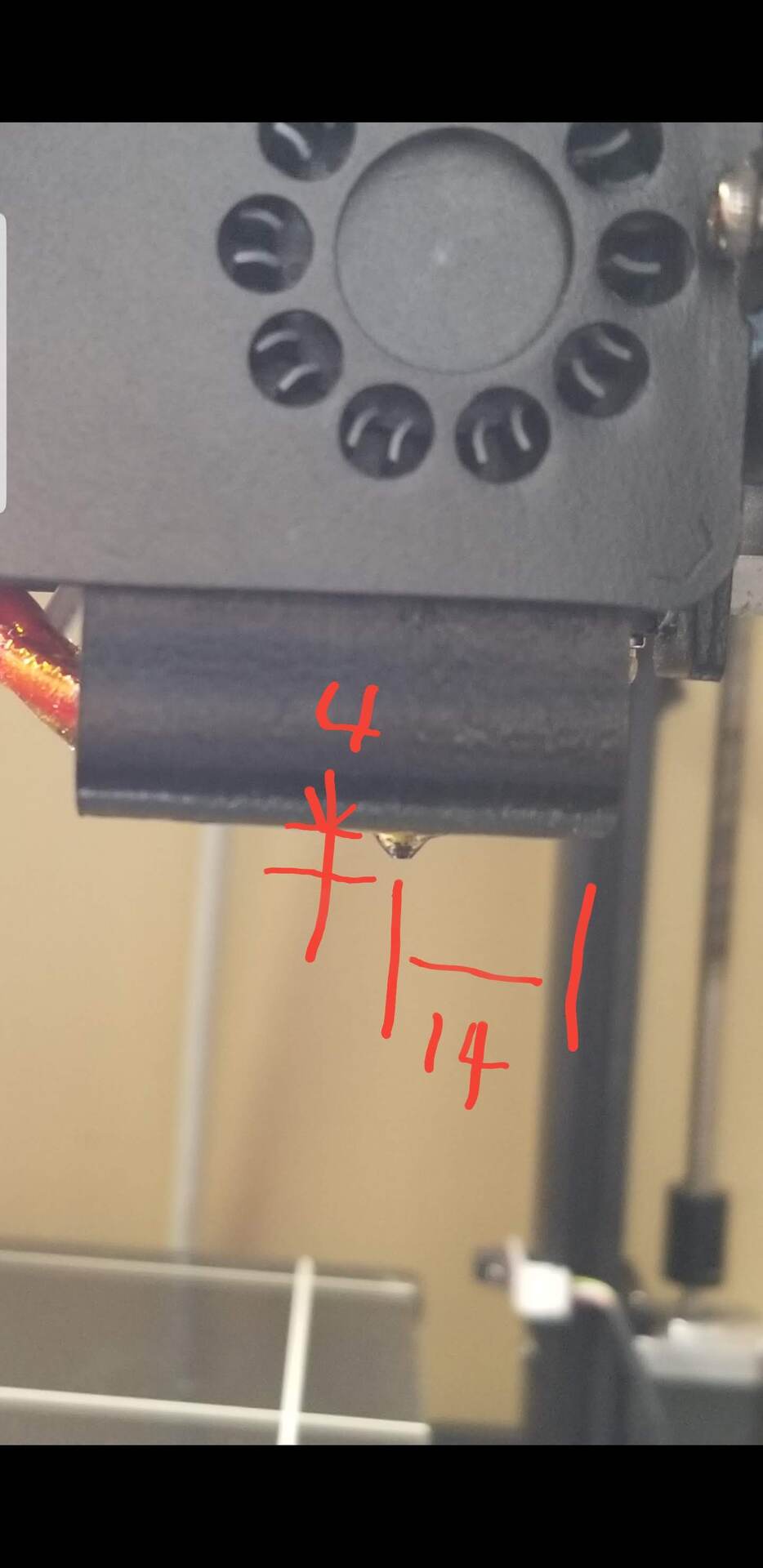

交換前位置参考
距離は雑に図っているので、本当に参考程度。

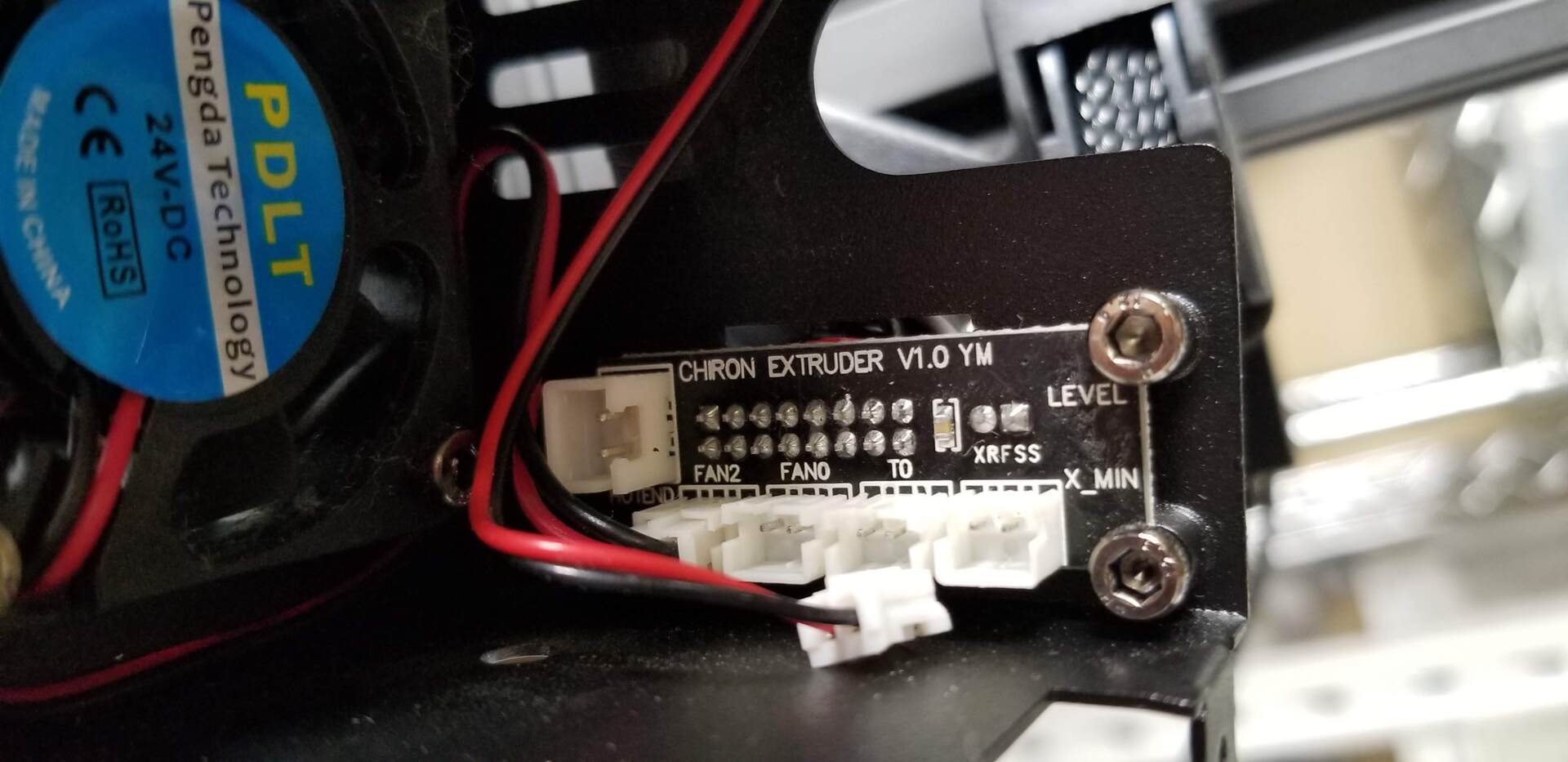

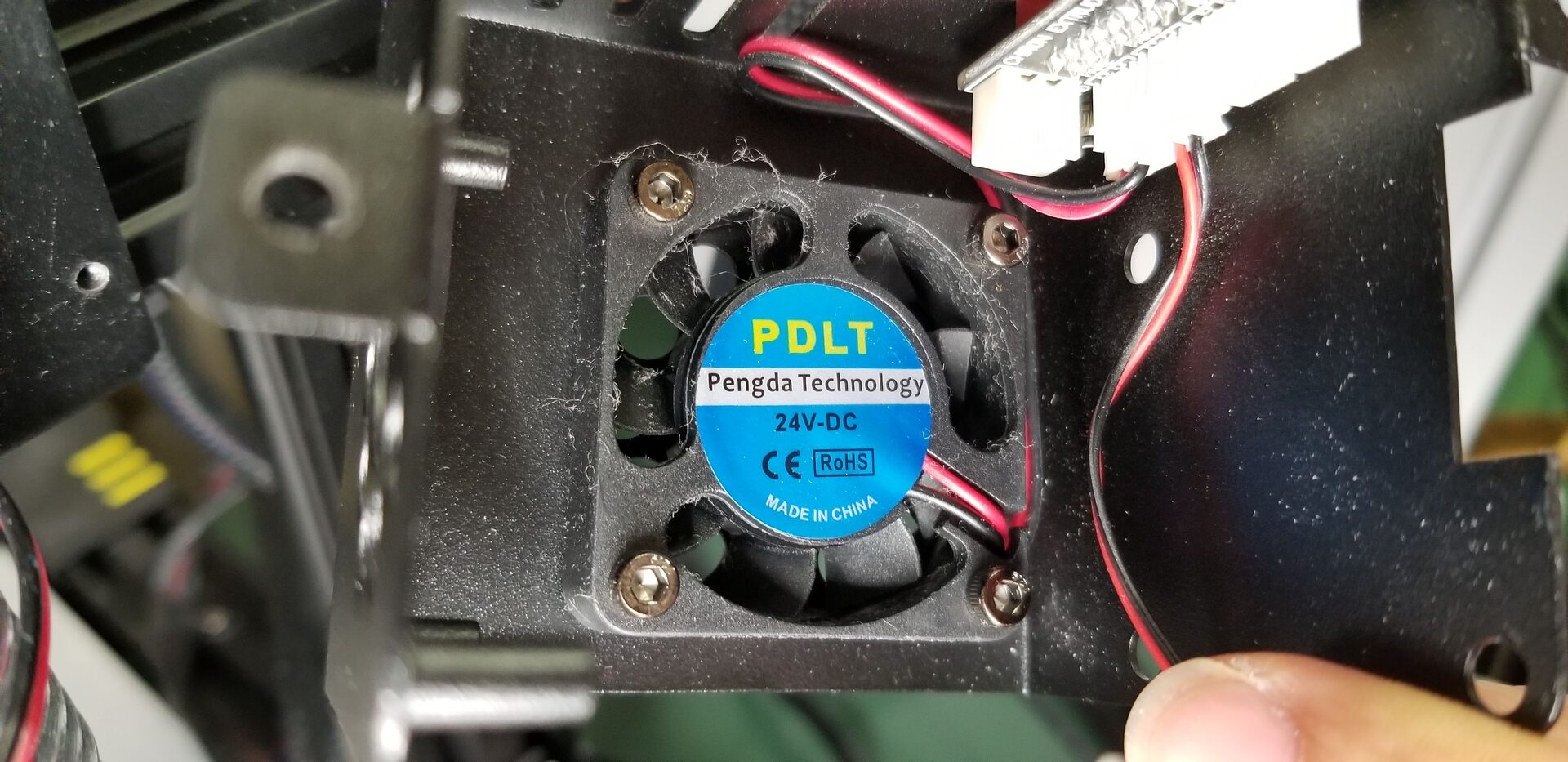

カバー開けたところ

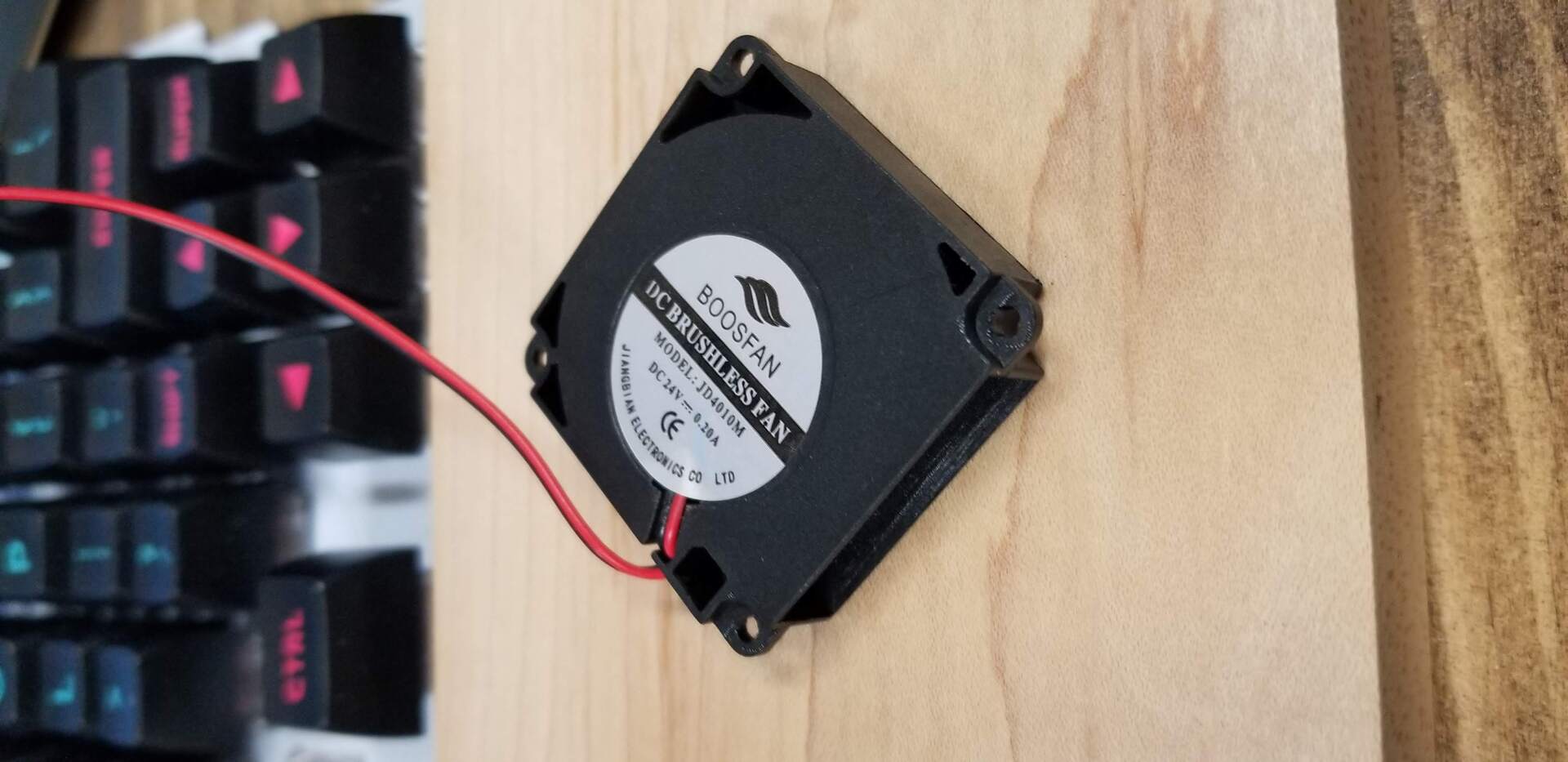

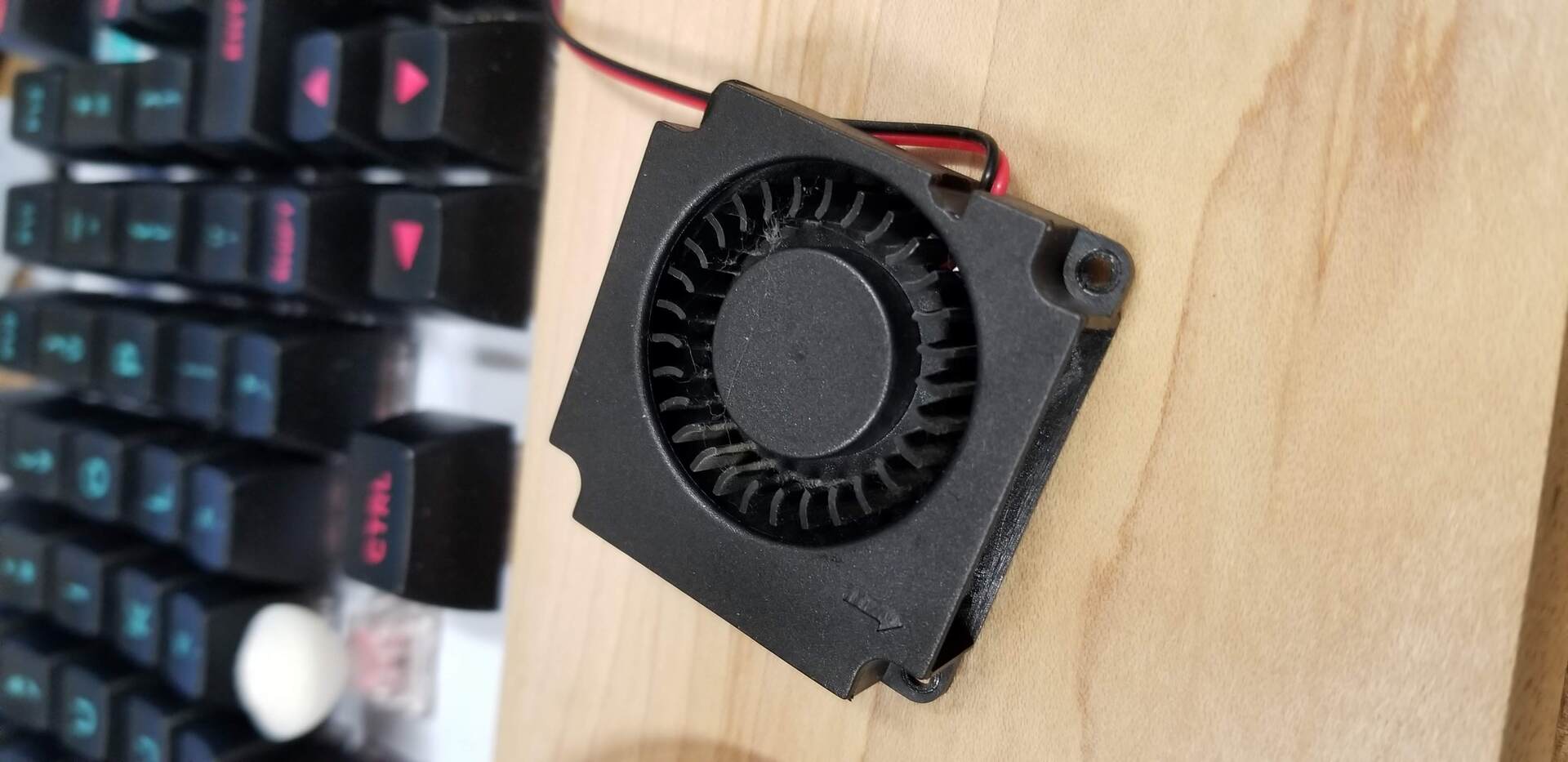

ファン取り外した
形状参考にしようかと思ったため。
ダクト交換のみなら取り外し不要

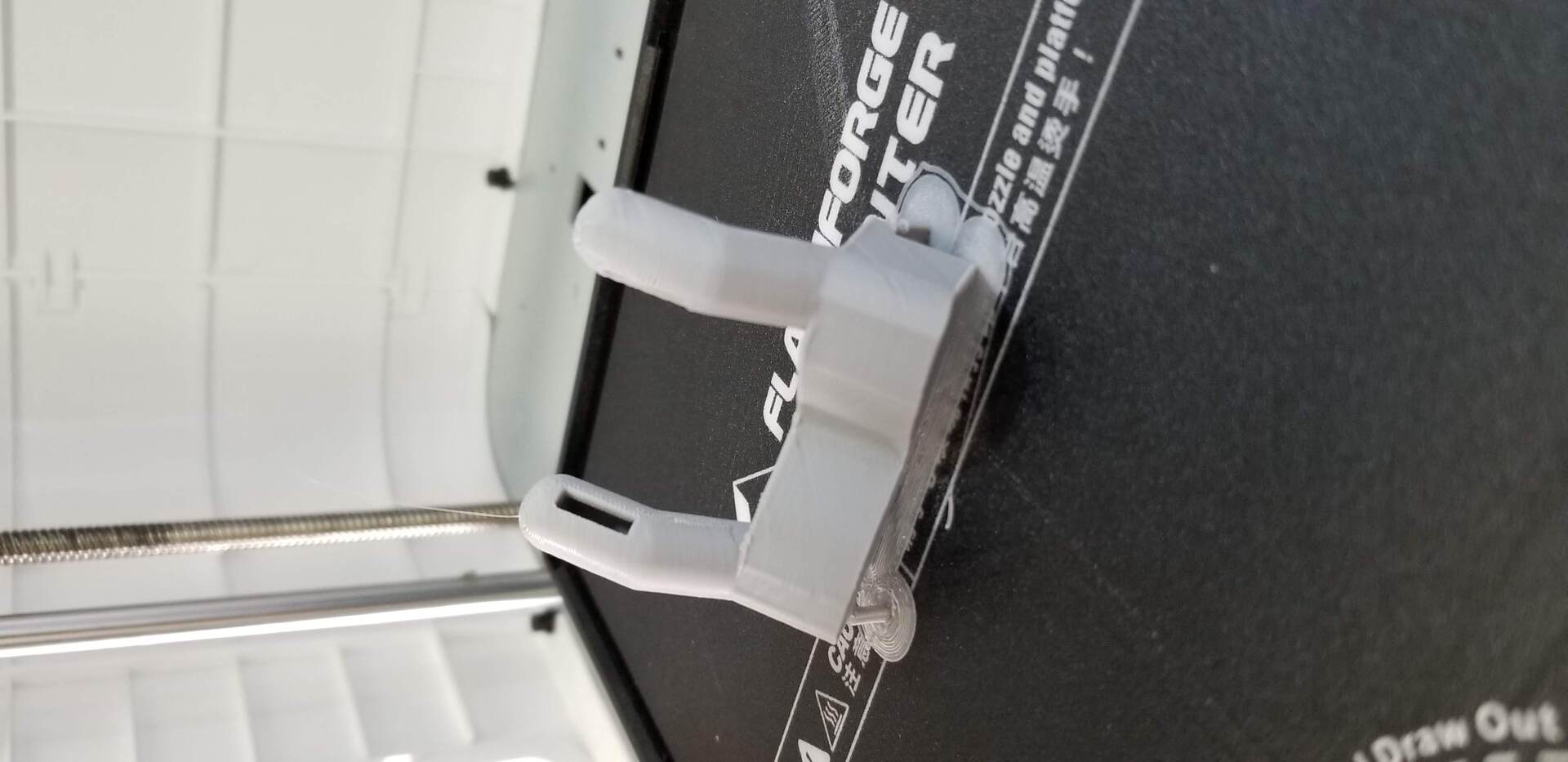

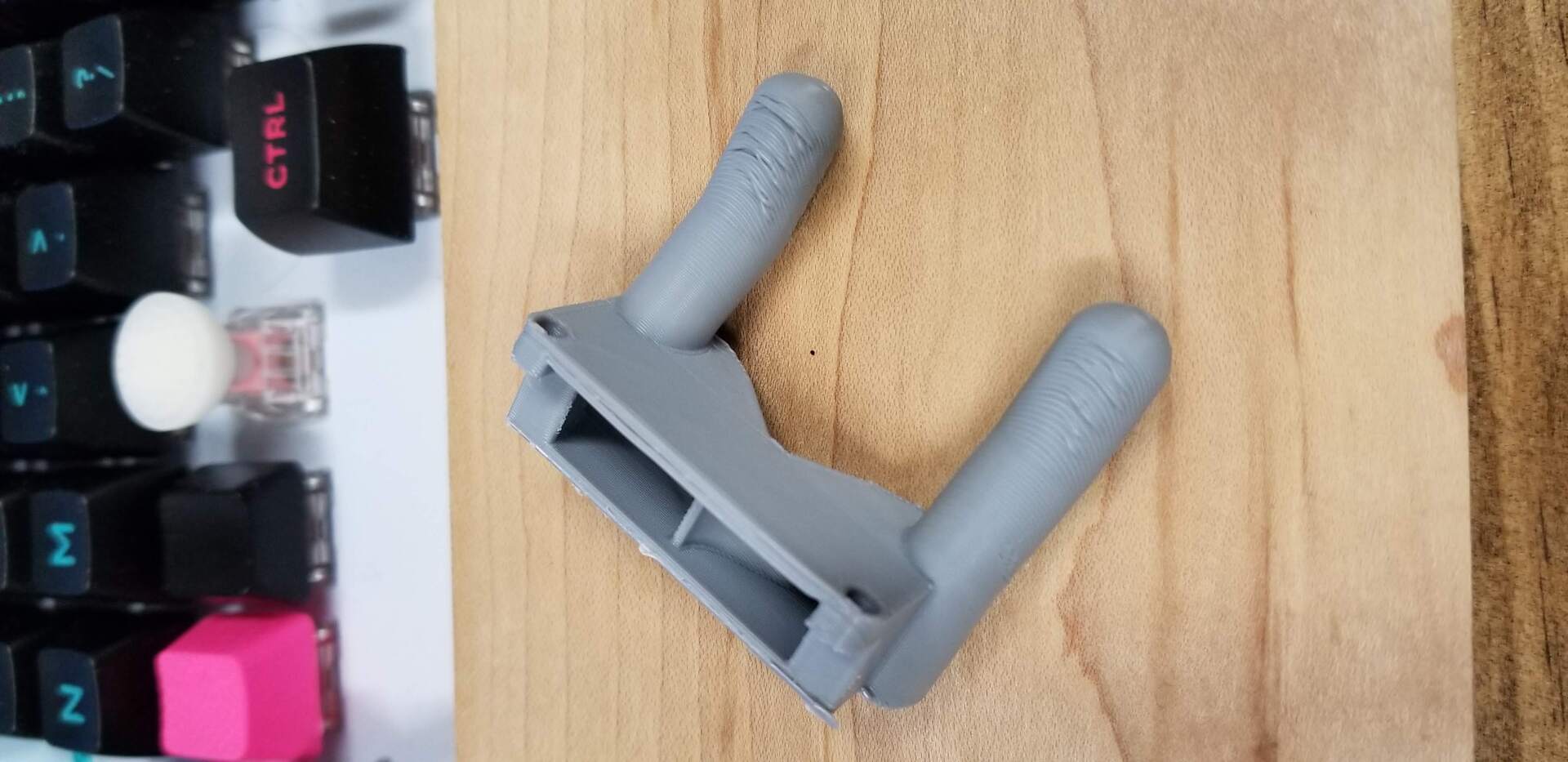

ADVENTURER3でダクトを出力
サポートは最低限になるように。

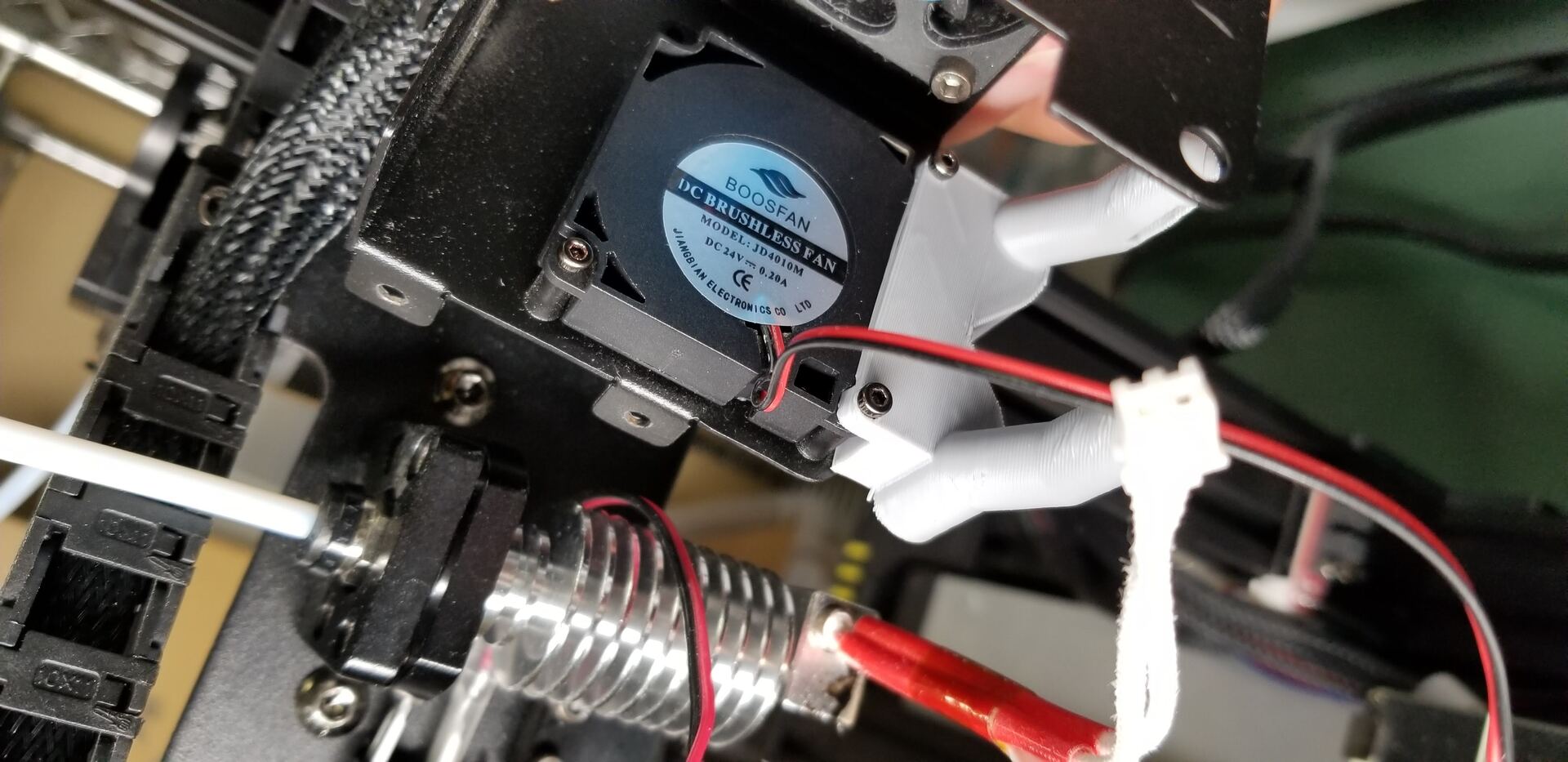

取り付け

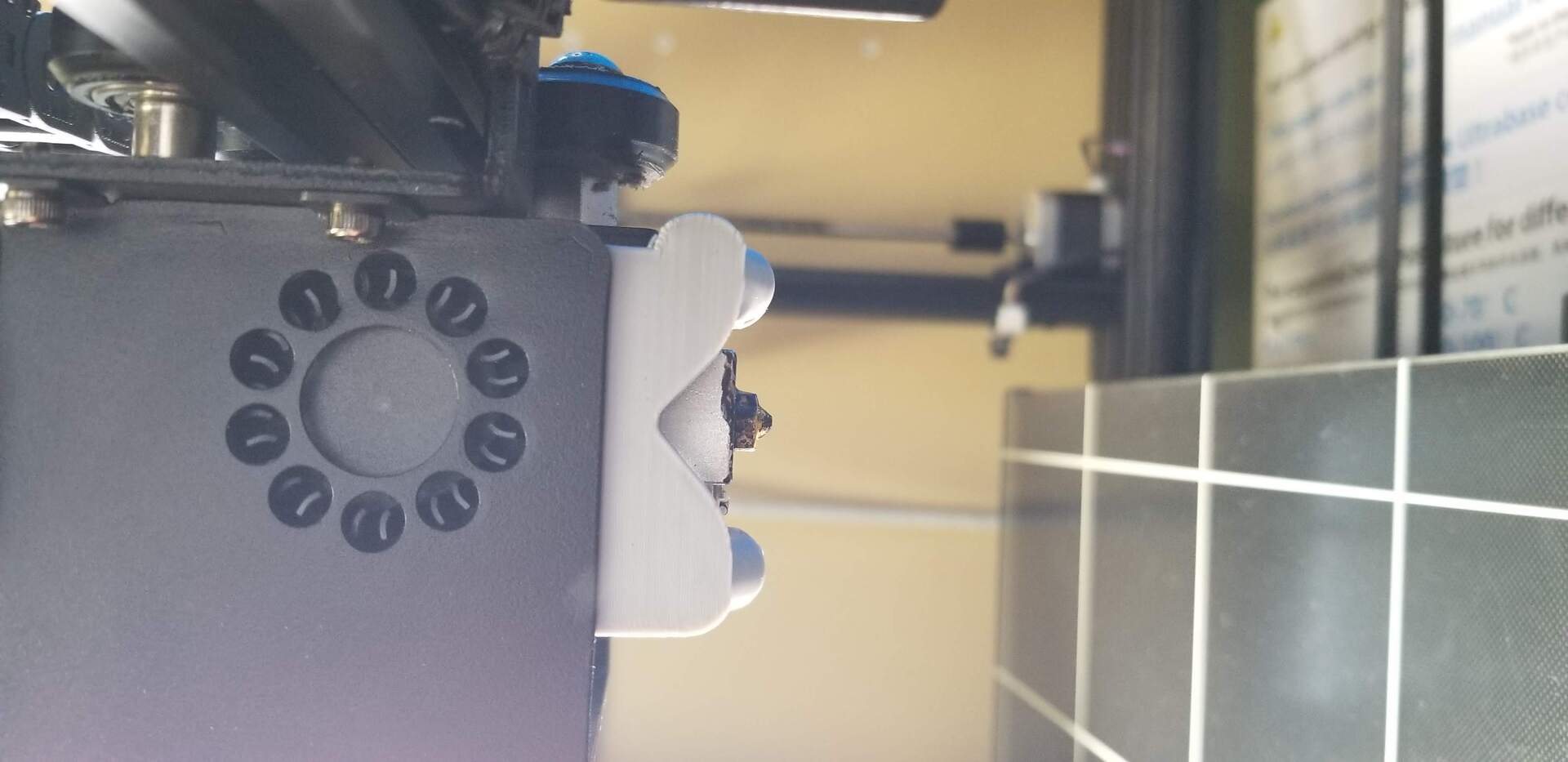

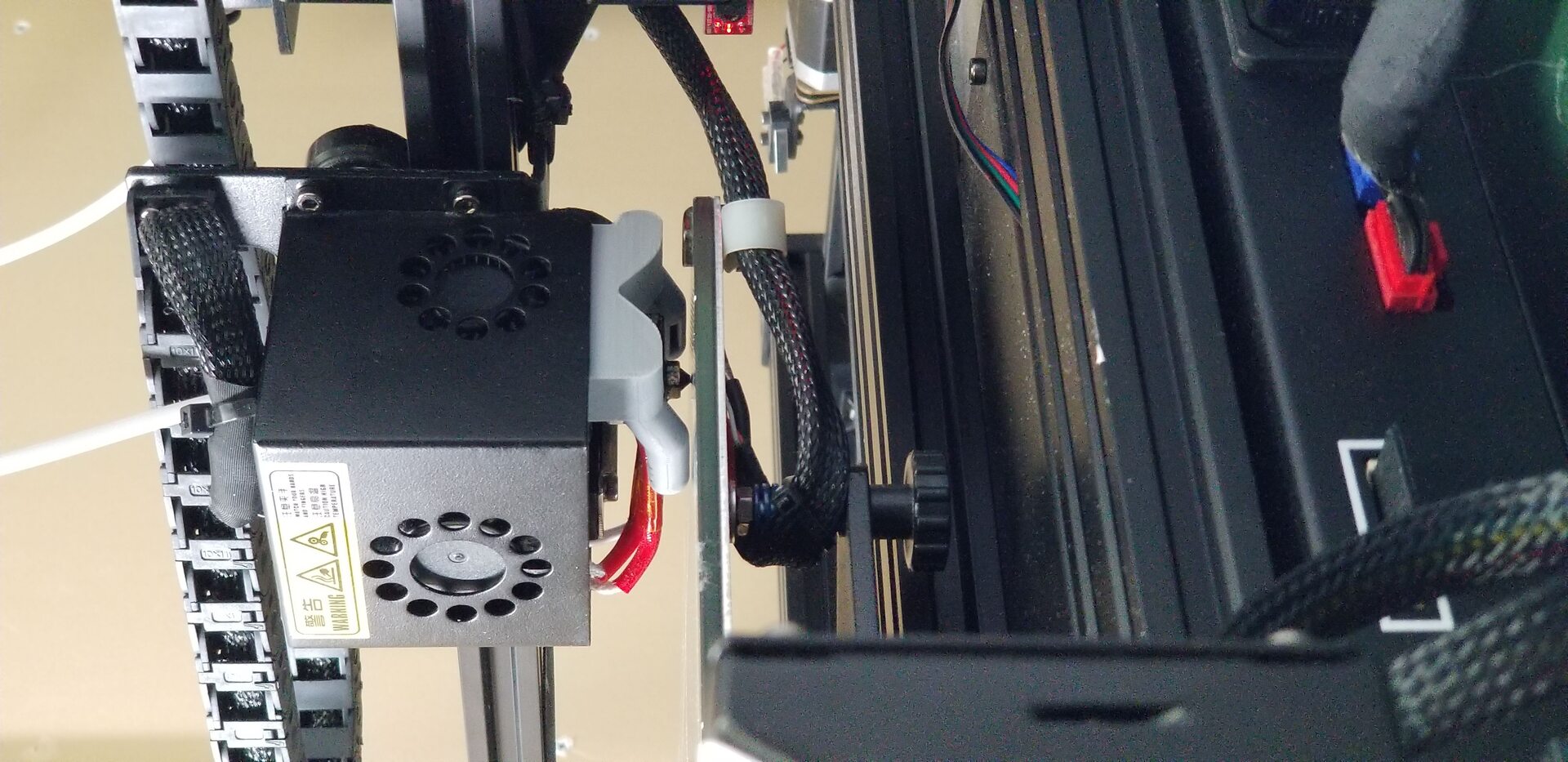

取り付け後

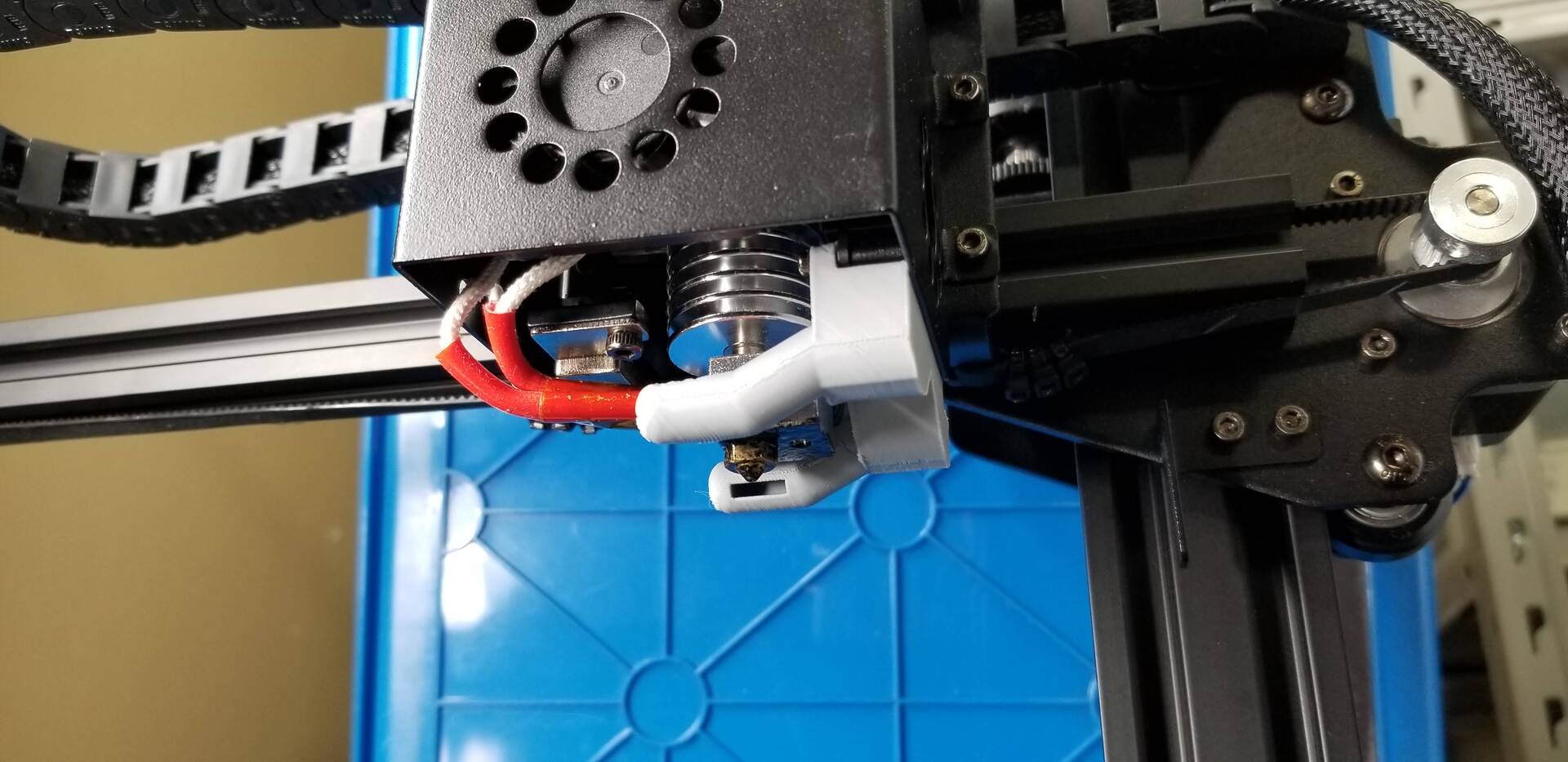

ベッドに当たらない事を確認

造形物に当たるので、やすりで削って調整。

テスト出力


なんかベッドに定着しないのでファン速度を落とす


落としてもダメで、ラフト付けた。

そしたら今度はダクトが造形物にぶつかってるっぽいので、80番の紙やすりで底面をざざっと切削、ライターで火あぶり。

どうしてもBenchyの1層目が定着しないので、サポート有りで造形

結果

ファンダクトの変更に伴う造形の変化を確認できなかったので、元に戻しました。

end.
