フィラメントスプーラー

Suns & Moon Laboratory


フィラメントスプーラーV2


v2材料

NTN ミニチュア玉軸受・小径玉軸受 ZZ(標準形)(フランジ無)
アルミパイプΦ8

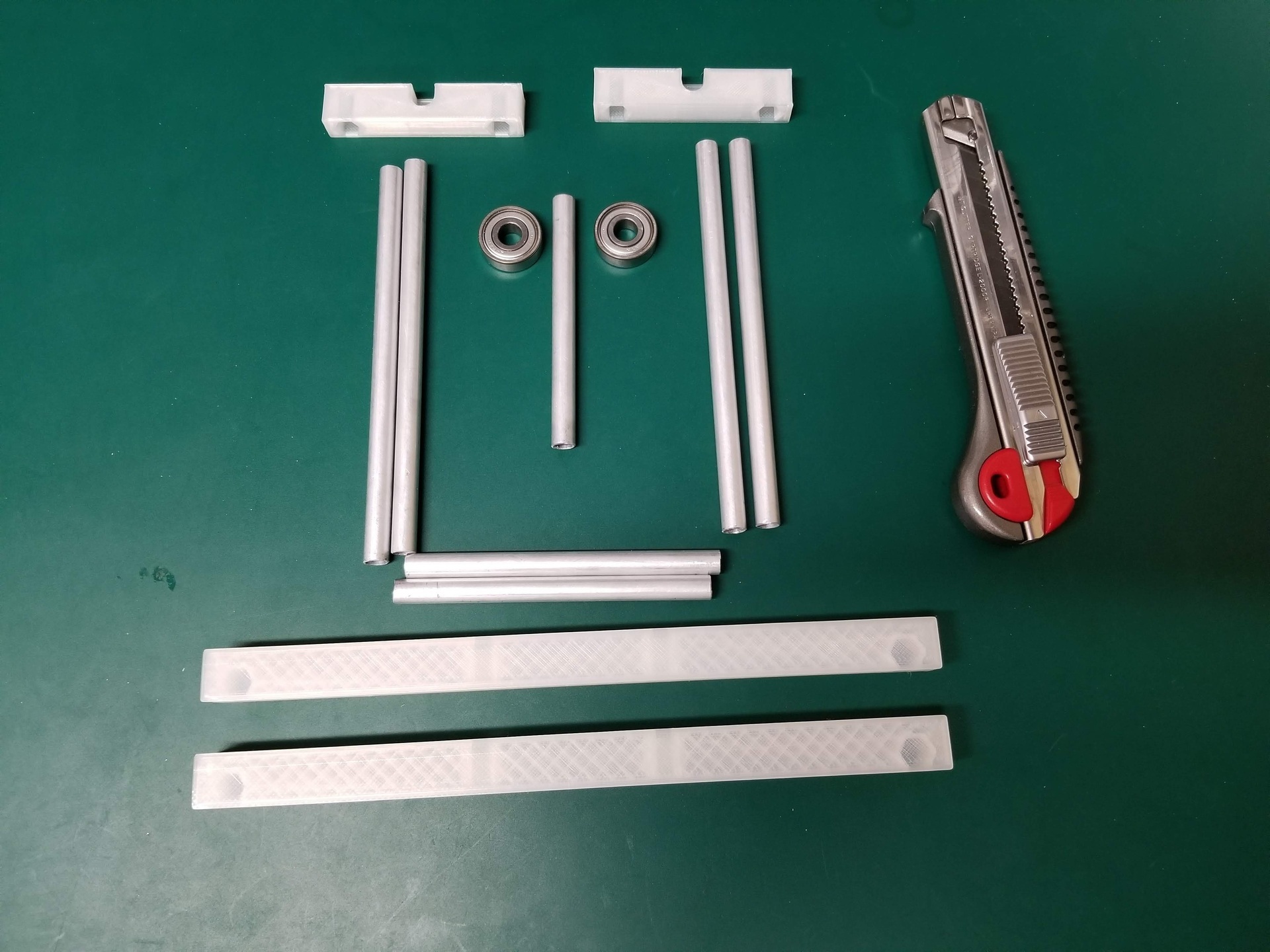

主要部品

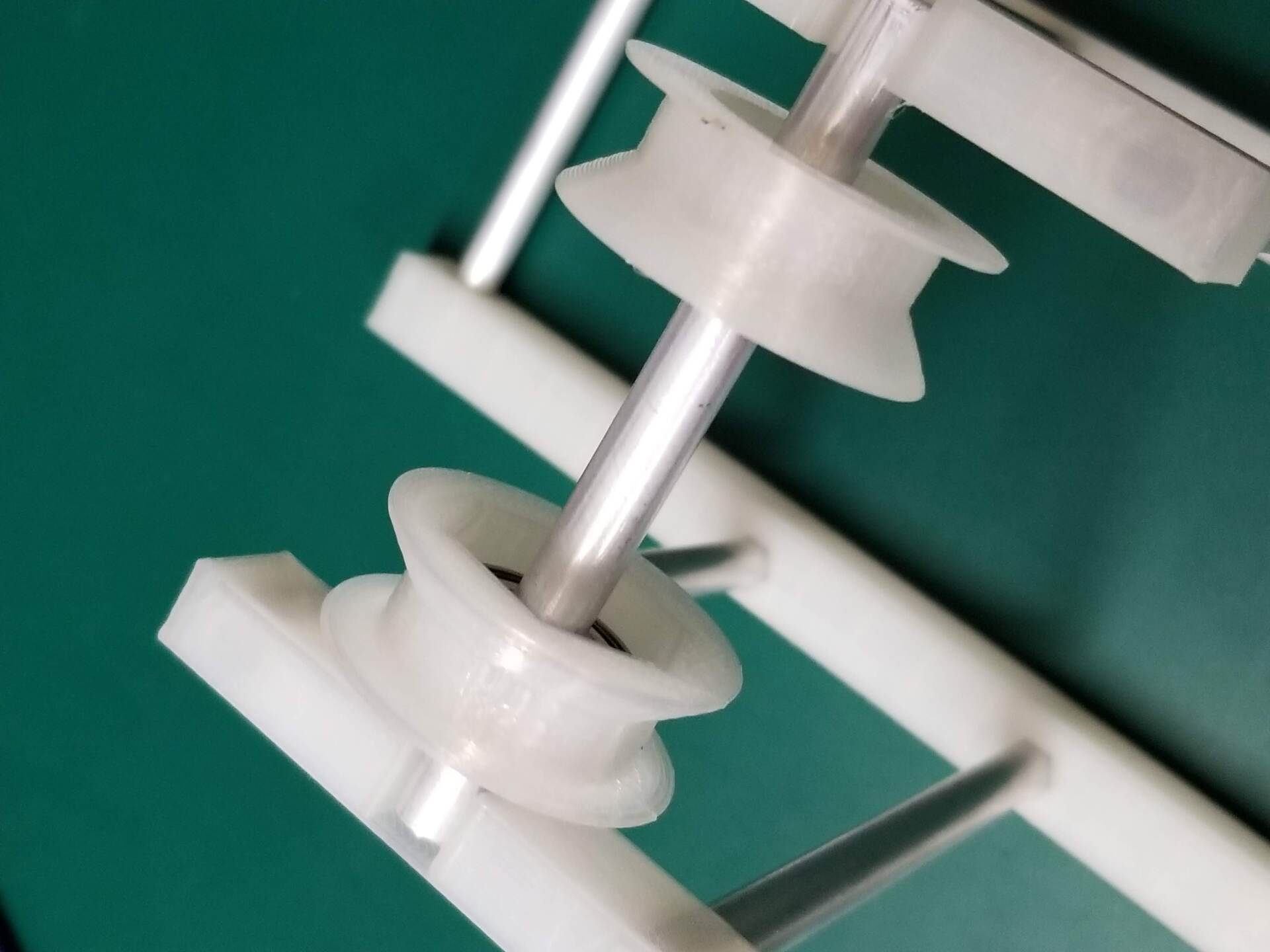

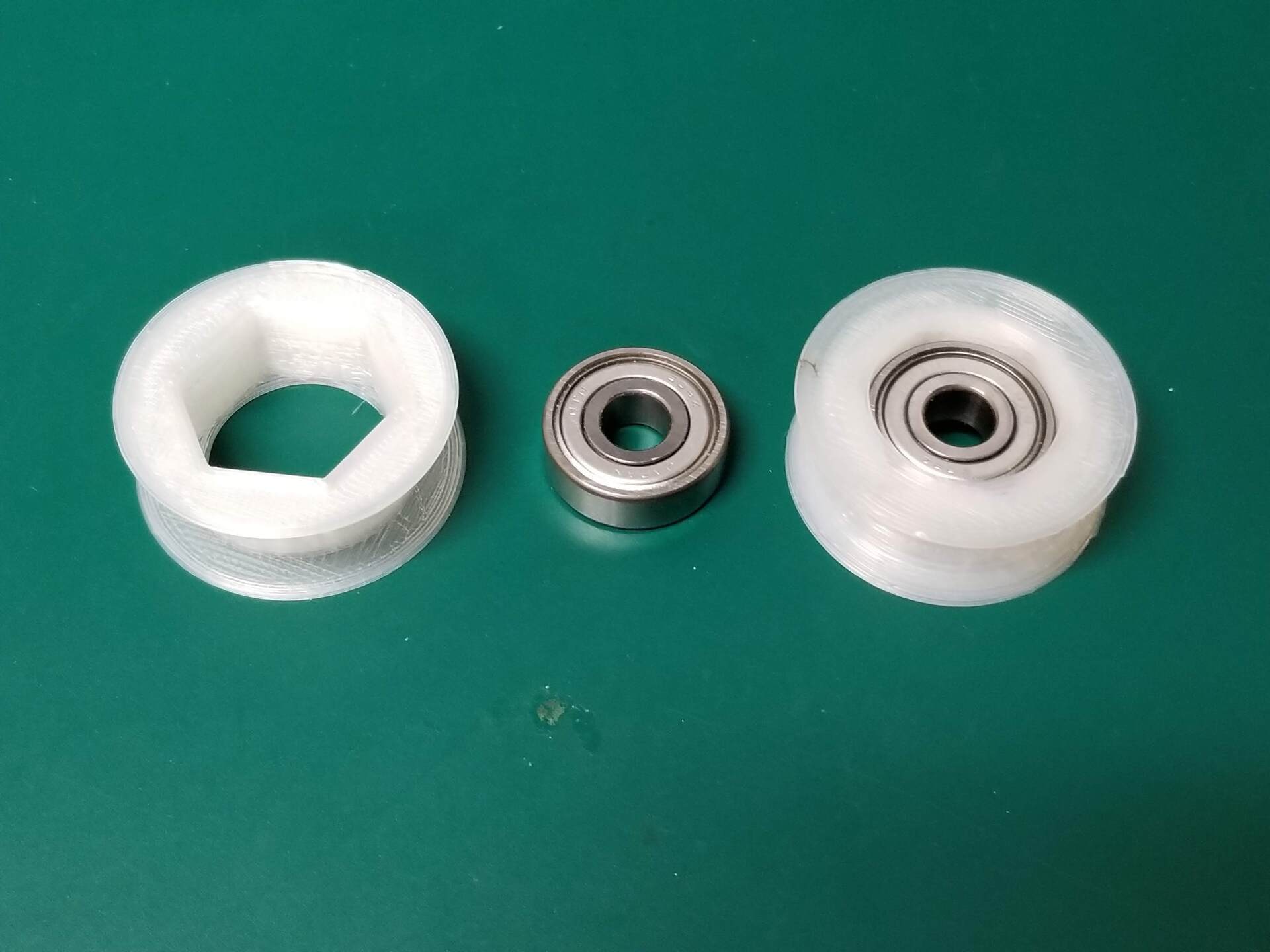

ベアリングホルダー追加

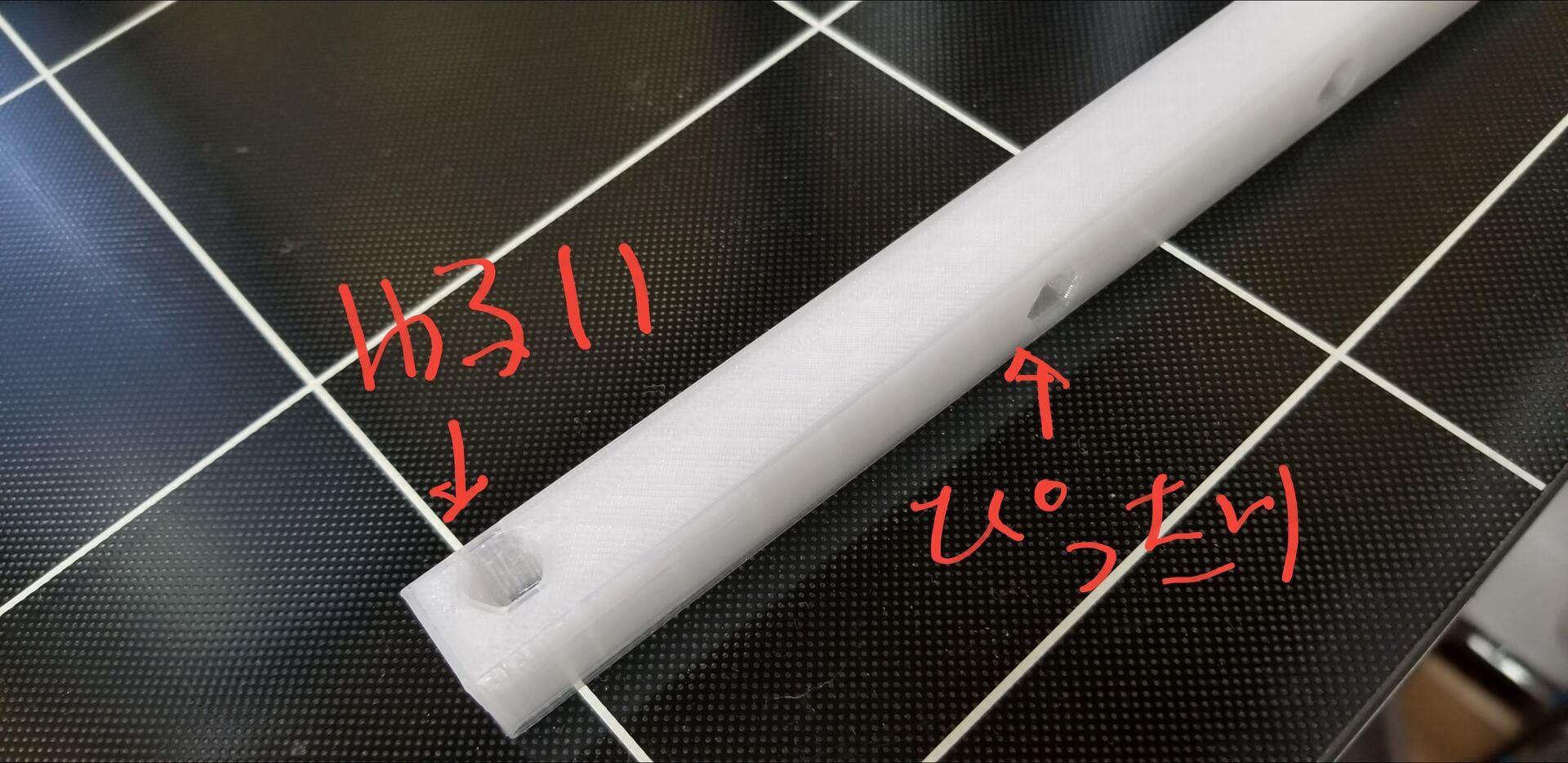

穴参考

アルミ棒用の穴は、外接ポリゴン 6角形 r4.1mm(Φ8.2相当)
縦方向はゆるゆる(ひっかからない感じ、要接着)
横方向は圧入にちょうど良いくらい




ベアリング外形Φ22用の穴は、外接ポリゴン 6角形 r11.1mm(Φ22.2相当)で、ぴったり圧入

部品はANYCUBIC CHIRONメモで出力

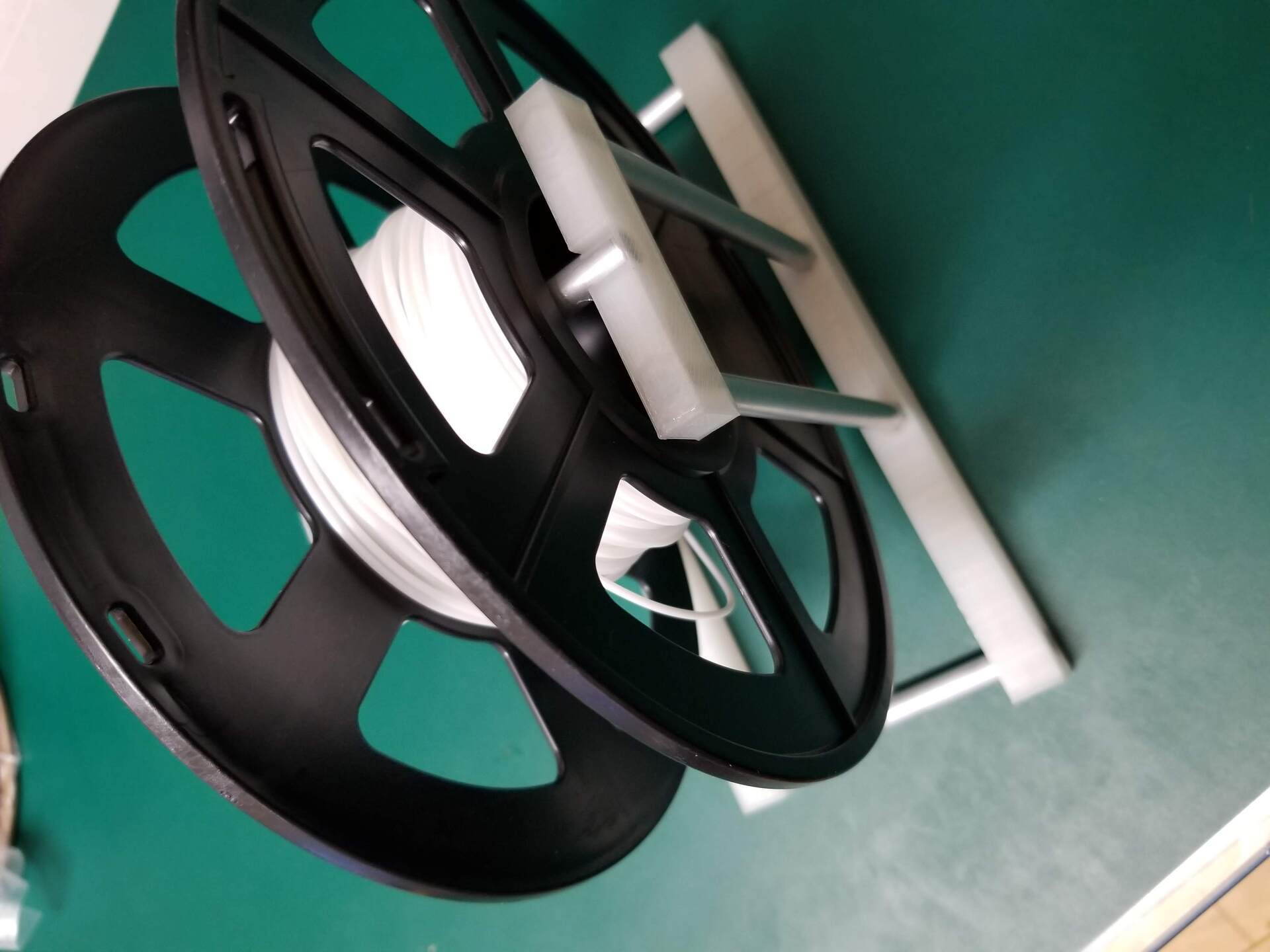

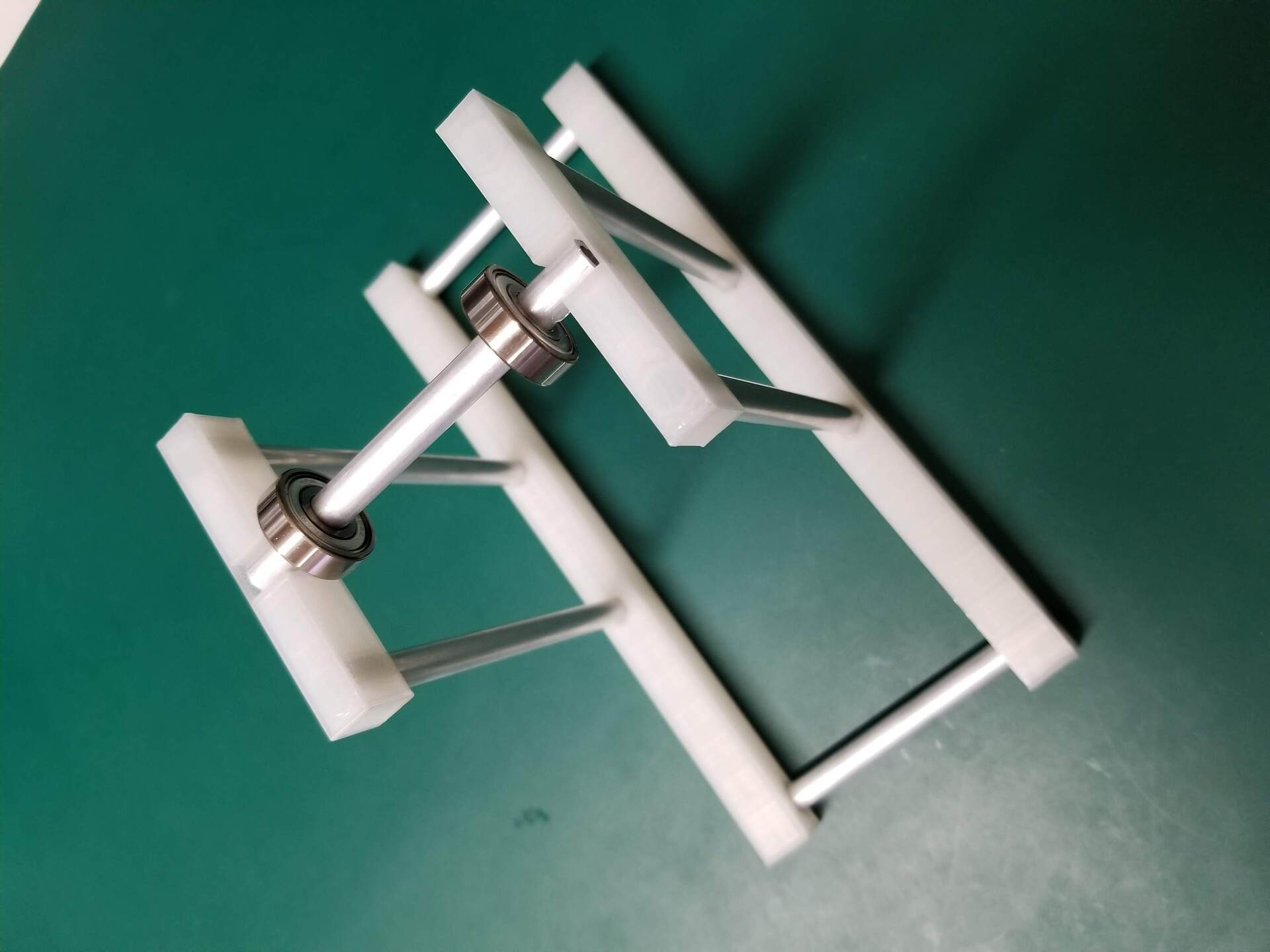

v2完成



ベアリングとアルミ棒はゆるい。軽い抵抗がある程度のゆるさ




フィラメントスプーラーV1


参考

フィラメント・スプーラーの作成

v1材料

NTN ミニチュア玉軸受・小径玉軸受 ZZ(標準形)(フランジ無)
平行ピン B種h7(ステンレス)

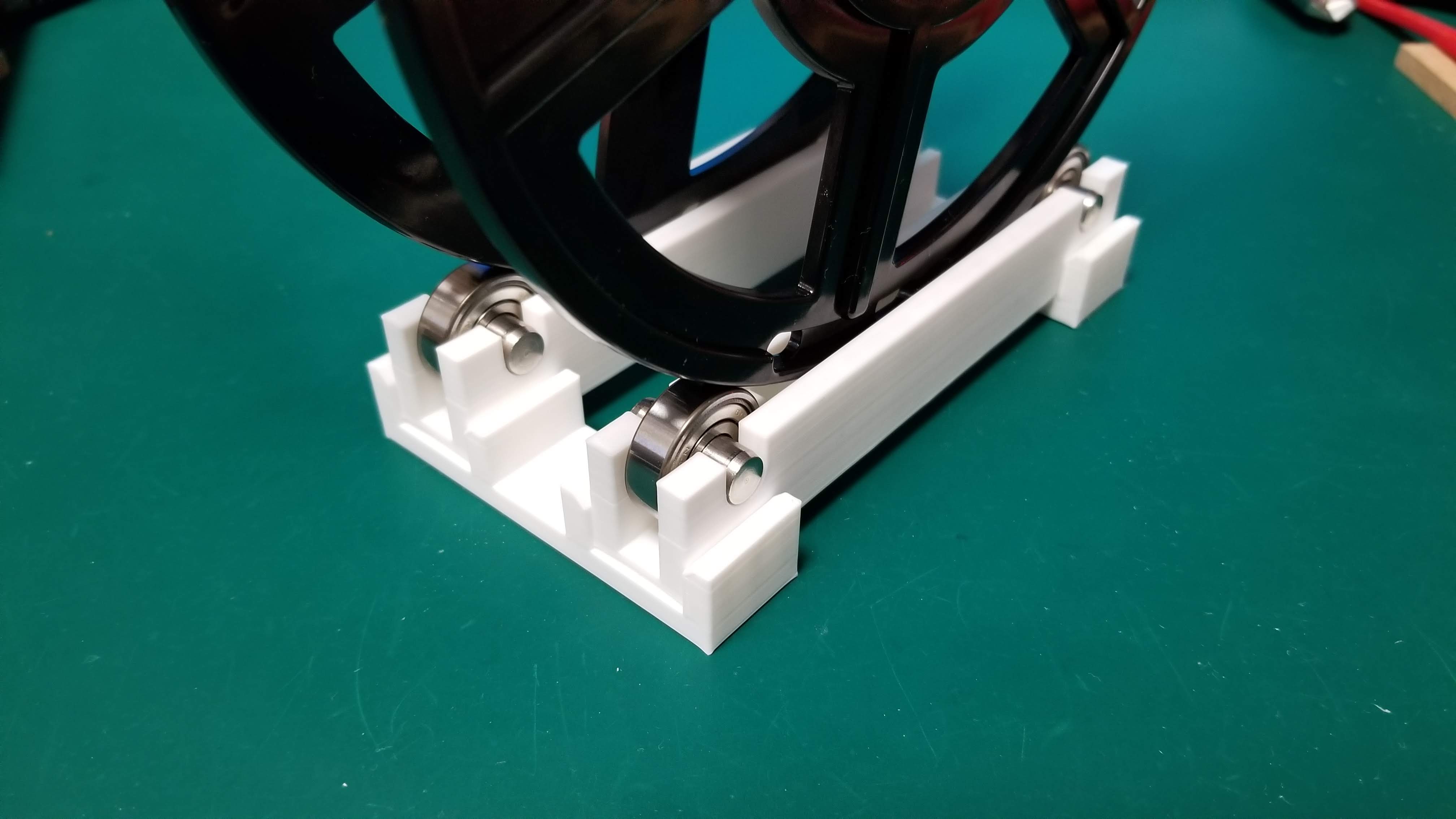

v1完成

横のバーは無くても使えます。


使ってみたところ、フィラメントが軽くなるとフィラメントのテンションに負けて転がってしまう。

フィラメントドライボックスに入れて運用
